Ống Thoát Nước Mặt Cầu Thép Mạ Kẽm và Ống Thoát Nước Gang Đúc

Ống thoát nước mặt cầu là một trong những yếu tố quan trọng không thể thiếu trong xây dựng cầu đường bộ. Được đặt ở vị trí được tính toán hợp lý, ống thoát nước đảm nhiệm vai trò vô cùng quan trọng trong việc điều tiết và xả nước từ mặt cầu, đồng thời bảo vệ cấu kiện kết cấu và đảm bảo an toàn cho giao thông trên cầu.

Từ việc chắn bụi, lá cây và các chất rắn khác, đến việc đảm bảo nước luôn được xả sạch và không ngập lụt trên mặt đường, ống thoát nước đóng góp một cách to lớn vào sự bền vững và hiệu quả hoạt động của cầu.

Trong bài viết này, Hãy cùng An toàn đường bộ Quỳnh Nga tìm hiểu về vai trò, chức năng, bản vẽ cũng như các yếu tố quan trọng liên quan đến  ống thoát nước mặt cầu. Cùng đi sâu vào khám phá những ứng dụng, tính năng và tiêu chuẩn thiết kế để hiểu rõ hơn về tầm quan trọng của loại hạng mục này trong ngành xây dựng cầu đường bộ.

TÁC DỤNG CỦA ỐNG THOÁT NƯỚC MẶT CẦU

Ống thoát nước mặt cầu có các tác dụng quan trọng sau:

• Xả nước mặt cầu: Ống thoát nước mặt cầu giúp xả nước từ mặt cầu, đảm bảo nước không đọng trên mặt cầu, tránh tình trạng ngập lụt, giảm thiểu nguy cơ tai nạn và hư hại cho mặt cầu và đường bộ.
• Bảo vệ cấu kiện kết cấu: Ống thoát nước giúp đảm bảo nước không thấm vào các cấu kiện của kết cấu phần trên và kết cấu phần dưới của mặt cầu. Việc ngăn nước xâm nhập vào các cấu kiện giúp bảo vệ chúng khỏi các vấn đề liên quan đến ẩm ướt và hư hại.
• An toàn giao thông: Qua việc xả nước một cách hiệu quả, ống thoát nước đảm bảo mặt đường trên cầu luôn khô ráo và trơn trượt ít, giúp bảo đảm an toàn cho xe cộ đi lại, xe đạp và người đi bộ trên mặt cầu.
• Bảo vệ môi trường: Xả nước đúng cách từ mặt cầu giúp hạn chế nguy cơ ô nhiễm môi trường bởi nước thoát ra, đảm bảo nước không chảy thẳng xuống môi trường tự nhiên mà được xử lý phù hợp trước khi tiếp tục dòng chảy.
• Duy trì tuổi thọ của mặt cầu: Bằng việc hạn chế lượng nước lưu thông qua mặt cầu và đảm bảo thoát nước hiệu quả, ống thoát nước giúp duy trì tuổi thọ của mặt cầu, giảm thiểu ảnh hưởng của thời tiết và các tác động tự nhiên.

Tóm lại, ống thoát nước mặt cầu đóng vai trò quan trọng trong việc bảo vệ và duy trì mặt cầu an toàn, giúp hạn chế hư hại và tăng cường hiệu quả lưu thông trên mặt cầu, đồng thời giảm thiểu tác động tiêu cực lên môi trường..

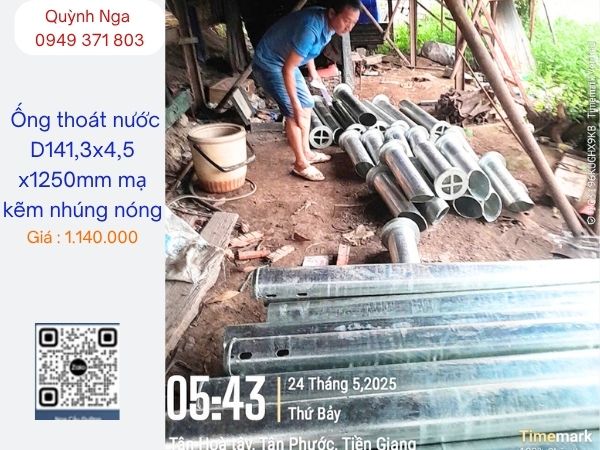

Hình ảnh Ống thoát nước mặt cầu trước và sau khi mạ kẽm nhúng nóng

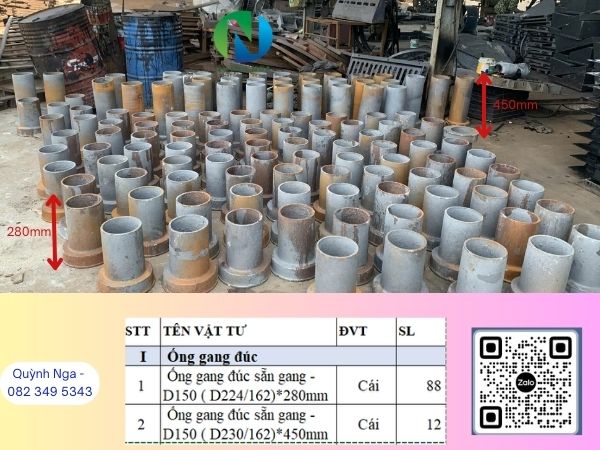

Ống thoát nước mặt cầu bằng gang đúc

QUY ĐỊNH VỀ ỐNG THOÁT NƯỚC MẶT CẦU VÀ XẢ NƯỚC TỪ ỐNG THOÁT NƯỚC MẶT CẦU

Ống thoát nước mặt cầu là một yếu tố quan trọng trong xây dựng cầu đường bộ, được quy định tại phần 6.6 "Thoát nước mặt đường"  Tiêu chuẩn quốc gia TCVN 11823-2-2017:

• Đối với việc xác định số lượng ống thoát nước cần thiết, ta cần tuân thủ các yêu cầu thủy lực.
• Nếu thiếu các chỉ dẫn thực hành khác, đối với cầu mà tốc độ xe thiết kế trên đường nhỏ hơn 75 km/h, thì ta cần đảm bảo kích thước và số lượng ống thoát nước đủ để nước không ngập qua một nửa chiều rộng của bất kỳ làn xe nào.
• Còn đối với cầu mà tốc độ xe thiết kế trên đường không nhỏ hơn 75 km/h, ta cần đảm bảo nước không ngập bất kỳ bộ phận nào của làn xe. Ngoài ra, rãnh cần được chặn lại ở chỗ thay đổi dốc để tránh nước chảy qua mặt cầu.
• Lỗ thoát nước hoặc hố thu nước của mặt cầu cần có kích thước đủ để thoát nước một cách hiệu quả và dễ dàng làm sạch.
• Kích thước bên trong nhỏ nhất của ống thoát nước thông thường > 100mm.

Nhằm đảm bảo hiệu quả thoát nước và tránh ngập lụt, việc tuân thủ Tiêu chuẩn quốc gia và các quy định liên quan về ống thoát nước mặt cầu là rất quan trọng trong quá trình thiết kế và xây dựng công trình này.

 Xả nước từ ống thoát nước mặt cầu là một quá trình quan trọng trong xây dựng cầu đường bộ. Để đảm bảo hiệu quả và an toàn trong việc xả nước, có một số yêu cầu cần được tuân thủ:

•  Nước từ mặt cầu hoặc mặt đường phải  được dẫn ra xa khỏi các cấu kiện của kết cấu phần dưới và trên là điểm quan trọng cần lưu ý khi thiết kế và lắp đặt Ống thoát nước
• Ít nhất ống phải nhô ra khỏi cấu kiện thấp nhất của kết cấu phần trên là 100mm, để đảm bảo không có nước chảy vào các cấu kiện thấp.
• Vị trí đầu ra của ống thoát nước cần được cắt vát 45° để nước chảy loe không chạm vào kết cấu và tránh gây tổn hại.
•  Ở những vị trí phù hợp và được phép, có thể để nước chảy tự do hoặc dẫn qua cửa thoát nước trên đường người đi.
• Sử dụng các cút nối có góc không lớn hơn 45° để giảm khả năng tắc ống và giữ cho dòng nước luôn lưu thông.
• Sử dụng các ống thông để đảm bảo nước có thể xả thoát một cách hiệu quả.
• Trong việc bố trí nước chảy từ mặt cầu, cần xem xét các yêu cầu về môi trường và an toàn giao thông để đảm bảo không gây hại và nguy hiểm cho môi trường và người tham gia giao thông.

Tuân thủ các yêu cầu trên sẽ giúp đảm bảo ống thoát nước mặt cầu hoạt động hiệu quả, giảm nguy cơ tắc ống và đảm bảo an toàn cho môi trường và giao thông

Ống thoát nước mặt cầu tại xưởng Quỳnh  Nga

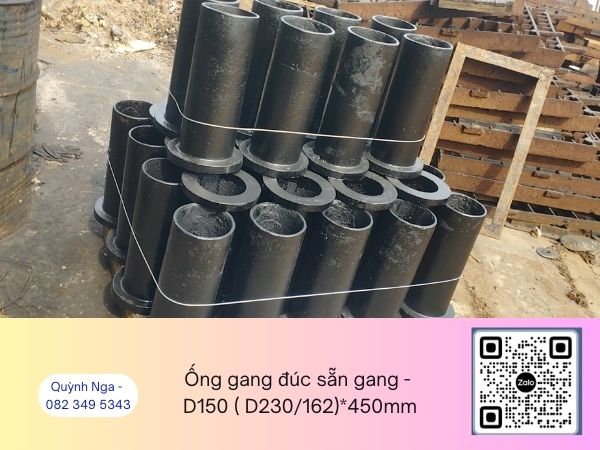

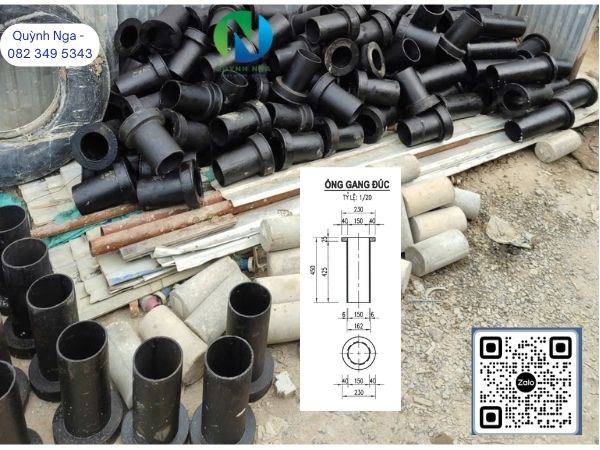

Ống Gang đúc thoát nước

XEM THÊM :

• Quy chuẩn thiết kế lan can cầu đường

VẬT LIỆU VÀ CẤU TẠO ỐNG THOÁT NƯỚC MẶT CẦU

Ống thoát nước thường được sản xuất bằng vật liệu gang hoặc thép mạ kẽm nhúng nóng, hai loại vật liệu này đều có khả năng chống ăn mòn và chịu được các tác động môi trường bên ngoài. Tuy nhiên, về độ chống ăn mòn thì Ống thoát nước bằng mạ kẽm nhúng nóng được đánh giá cao hơn và dần được thay thế cho các loại từ gang

Các bộ phận của Ống thoát nước thường gồm :

• Lưới chắn rác (Nắp chắn rác) : được gắn vào để ngăn cản các vật thể lớn như rác, lá cây, hay đá vào trong ống, từ đó đảm bảo sự thông thoáng và hiệu quả của hệ thống thoát nước.
• Phễu thu nước
• Ống dẫn nước
• các đai, thanh thép định vị mạ kẽm nhúng nóng: để giữ cho ống vững chắc và cố định trong vị trí cần thiết.

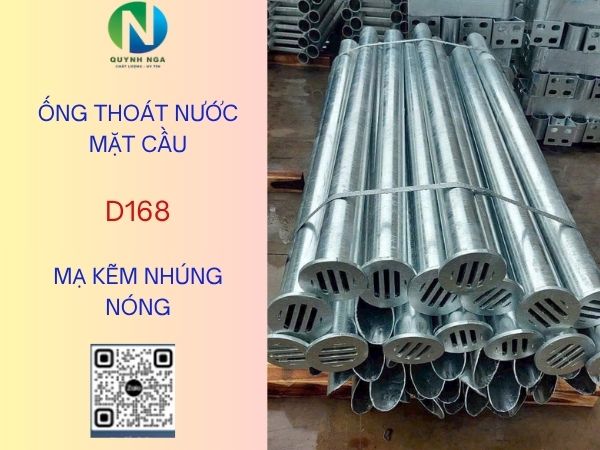

Ống thoát nước mặt cầu thép

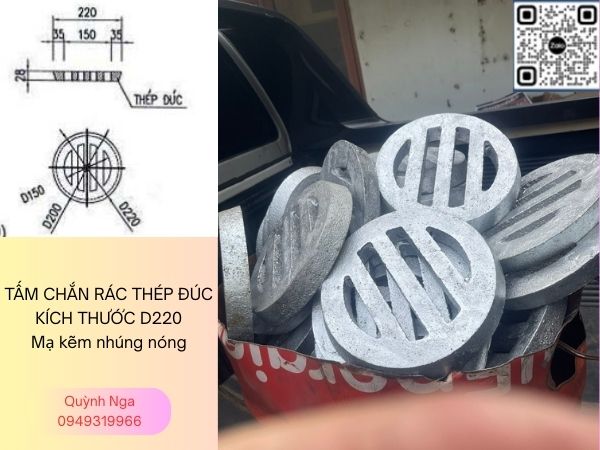

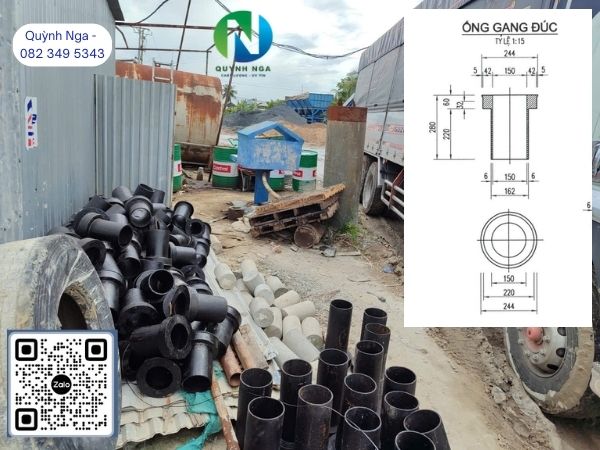

Lưới chắn rác và ống thoát nước bằng Gang

Tổng cộng, việc sử dụng vật liệu chất lượng và các phụ kiện như Nắp chắn rác và các đai, thanh thép định vị mạ kẽm nhúng nóng giúp đảm bảo ống thoát nước hoạt động hiệu quả và bền bỉ trong thời gian dài..

BẢN VẼ ỐNG THOÁT NƯỚC MẶT CẦU

Bản vẽ của ống thoát nước thường bao gồm các chi tiết sau:

• Mặt bằng bố trí thoát nước trên nhịp: Bản vẽ này thể hiện các vị trí và khoảng cách giữa các ống thoát nước trên cầu. Nó mô tả cách các ống được bố trí và đặt trong mặt cầu như thế nào để đảm bảo thoát nước hiệu quả và an toàn cho lưu thông.
• Mặt cắt ngang bố trí ống thoát nước: Bản vẽ này thể hiện cách lắp đặt đai định vị của ống vào các bộ phận của cầu. Nó cho thấy cách các ống thoát nước được cố định và gắn chặt vào cấu kiện của cầu, đảm bảo ống không bị di chuyển hay tụt xuống trong quá trình sử dụng.
• Chi tiết ống thoát nước: Bản vẽ này thể hiện các thông số chi tiết của ống thoát nước bao gồm đường kính của lưới chắn rác, đường kính, chiều dày và chiều dài của ống thoát nước và phễu thu nước. Các thông số này quan trọng để xác định kích thước và chất liệu của ống.
• Chi tiết kích thước của đai định vị: Bản vẽ này mô tả chi tiết kích thước chiều dài, chiều rộng và chiều dày của đai định vị, phần quan trọng giúp cố định và giữ vị trí ống thoát nước trên cầu.
• Chi tiết nắp chắn rác: Bản vẽ này cung cấp thông tin về đường kính, chiều dày và khoảng cách của lưới chắn rác. Nắp chắn rác đảm bảo các chất rắn lớn không thể vào trong ống, giữ cho hệ thống thoát nước luôn sạch sẽ và thông thoáng.

Bản vẽ chi tiết ống thoát nước mặt cầu thép mạ kẽm

Tất cả các chi tiết trên đều giúp xác định đúng kích thước, vị trí và cách lắp đặt các bộ phận của hệ thống thoát nước mặt cầu, đảm bảo hiệu quả và an toàn trong việc xả nước và duy trì hoạt động của cầu trong thời gian dài.
