Van Ngăn Mùi Hố Ga Cho Hệ Thống Thoát Nước Đường – Cấu Tạo Và Báo Giá

Trong các công trình hạ tầng giao thông hiện nay, đặc biệt là hệ thống thoát nước cầu đường, van ngăn mùi hố ga đóng vai trò vô cùng quan trọng nhằm hạn chế mùi hôi từ cống thoát tràn ngược ra môi trường xung quanh. Đây là giải pháp được nhiều chủ đầu tư, ban quản lý dự án và nhà thầu ưu tiên sử dụng bởi tính hiệu quả, độ bền cao và khả năng vận hành ổn định trong thời gian dài.

Không chỉ giúp cải thiện chất lượng không khí, van ngăn mùi còn góp phần bảo vệ sức khỏe cộng đồng, giảm thiểu sự xâm nhập của côn trùng và nâng cao mỹ quan đô thị. Đặc biệt, tại các khu vực có mật độ giao thông lớn hoặc gần khu dân cư, việc lắp đặt van ngăn mùi trở thành yêu cầu bắt buộc để đảm bảo tiêu chuẩn về môi trường và an toàn hạ tầng.

Bài viết này sẽ cung cấp đầy đủ thông tin về cấu tạo, bản vẽ kỹ thuật, khối lượng vật liệu, cũng như báo giá cập nhật 2025 của van ngăn mùi hố ga hình tròn và hình chữ nhật. Toàn bộ số liệu và hình ảnh thực tế được tổng hợp từ các dự án do Công ty Quỳnh Nga trực tiếp sản xuất – cung cấp, giúp bạn đọc có cái nhìn chính xác nhất trước khi lựa chọn cho công trình của mình.

VAN NGĂN MÙI HỐ GA LÀ GÌ?

Van ngăn mùi hố ga là một bộ phận quan trọng trong hệ thống thoát nước đô thị, được lắp đặt tại miệng hố thu nước hoặc trong hộp ga nhằm ngăn mùi hôi từ đường cống thoát nước bốc ngược lên mặt đường. Van thường có dạng hình tròn hoặc chữ nhật, gồm một tấm ngăn mùi gắn bản lề và một hộp thu nước.

Khi có nước chảy vào hố thu, tấm van sẽ tự động mở ra, cho phép nước thoát xuống cống. Khi không có dòng chảy, tấm van đóng kín, ngăn chặn hoàn toàn mùi hôi, rác thải, côn trùng hoặc chuột chui từ dưới cống lên mặt đường.

Nhờ cơ chế đóng mở linh hoạt, van ngăn mùi hố ga trở thành giải pháp bắt buộc trong các công trình cầu đường, khu dân cư, nhà máy, khu công nghiệp… giúp đảm bảo môi trường sạch – an toàn – không mùi.

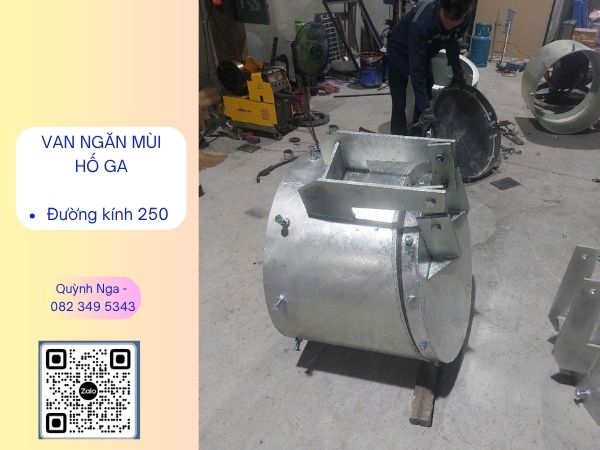

Thiết bị ngăn mùi công trình hạ tầng

Bản vẽ,  Cấu Tạo Và Báo Giá của Van Ngăn Mùi Hố Ga dạng Tròn

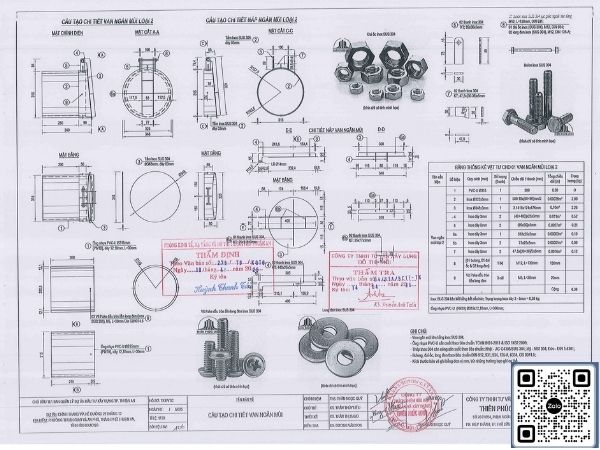

Bản vẽ và cấu tạo Van Ngăn Mùi Tròn

Tóm tắt chức năng của cấu tạo:

• Thân hộp thu nước: nhận và dẫn nước xuống cống.
• Tấm ngăn mùi + bản lề: là bộ phận quan trọng nhất, tự động đóng mở.
• Gân tăng cứng & khung liên kết: đảm bảo độ bền – không biến dạng.
• Bulon – ốc vít inox: chịu lực tốt, chống ăn mòn trong môi trường nước thải.
• Ron cao su : chống thoát mùi, giảm ồn, đảm bảo độ kín.

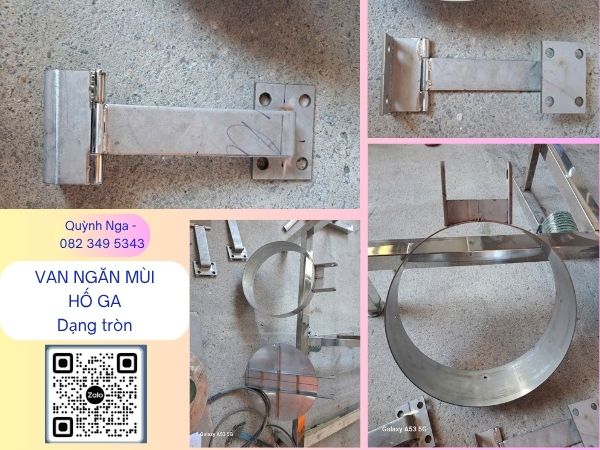

Chi tiết nắp ngăn mùi thoát nước

Báo Giá Van Ngăn Mùi Loại 2 & Lưới Chắn Rác Dự Án Tại Bình Dương

Trong các dự án hạ tầng thoát nước đô thị, van ngăn mùi và lưới chắn rác luôn được lắp đặt song song để đảm bảo hệ thống hoạt động hiệu quả, không gây mùi hôi và không bị rác thải làm tắc nghẽn hố ga. Dưới đây là báo giá thực tế mà An Toàn Đường Bộ Quỳnh Nga đã cung cấp cho một dự án tại tỉnh Bình Dương.

1. Bộ khung lưới chắn rác 1020 × 550 × 188 mm

• Số lượng: 31 bộ
• Đơn giá: 2.485.000 VNĐ/bộ

Khung lưới chắn rác được gia công bằng vật liệu bền, chịu lực tốt, đảm bảo lọc rác thô, đá – đất – lá cây để tránh làm tắc nghẽn hệ thống thu nước. Sản phẩm được thiết kế đúng kích thước theo tiêu chuẩn hạ tầng thoát nước của dự án.

2. Bộ van ngăn mùi DN250 – Loại hình tròn (Loại 2)

• Số lượng: 62 bộ
• Đơn giá: 870.000 VNĐ/bộ

Van ngăn mùi DN250 loại 2 được chế tạo theo đúng bản vẽ kỹ thuật: tấm van bằng inox, khung đỡ chắc chắn, bản lề linh hoạt giúp van mở khi có nước và đóng kín khi không có dòng chảy. Đây là giải pháp hiệu quả để ngăn mùi từ hệ thống cống thoát nước bốc lên khu dân cư.

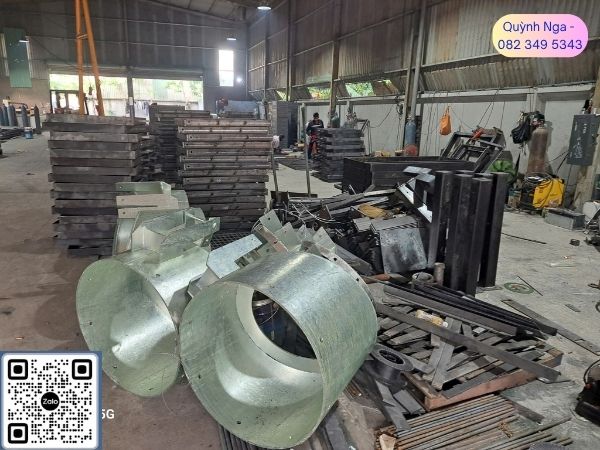

Báo giá Van Ngăn Mùi loại 2 - Hình tròn tại Bình Dương

Cấu Tạo & Báo Giá Van Ngăn Mùi Hình Chữ Nhật 223 × 720 mm

Van ngăn mùi hố ga dạng hình chữ nhật là dòng sản phẩm được sử dụng rộng rãi trong các hệ thống thoát nước đô thị, khu dân cư, nhà máy và các công trình hạ tầng cầu đường. Với thiết kế bản rộng và diện tích thu nước lớn, loại van này phù hợp với các cửa thu nước dạng rãnh hoặc hố ga có kích thước dài.

Dựa trên bảng khối lượng vật tư mà Quỳnh Nga cung cấp, van ngăn mùi hình chữ nhật bao gồm hai phần chính: Hộp van ngăn mùi và Cánh van ngăn mùi.

1. Cấu Tạo Van Ngăn Mùi Hình Chữ Nhật

A. Phần Hộp Van Ngăn Mùi

Đây là phần cố định, lắp đặt âm trong hố ga. Gồm các vật liệu sau:

Chức năng:
– Tạo khoang chứa nước
– Dẫn dòng nước về cống
– Tăng độ kín để ngăn mùi hôi bốc lên
– Bảo vệ lá van khỏi tác động trực tiếp của dòng chảy mạnh và rác thải lớn

B. Phần Cánh Van Ngăn Mùi (Lá Van)

Đây là bộ phận quan trọng nhất, đóng mở tự động.

Chức năng:
– Lá van hoạt động theo nguyên tắc: Có nước → mở; Không có nước → tự đóng kín
– Ngăn 100% mùi hôi từ cống
– Chống chuột, côn trùng từ dưới hệ thống thoát nước bò lên
– Giữ rác lớn, tránh tắc nghẽn bên trong hệ thống thu nước

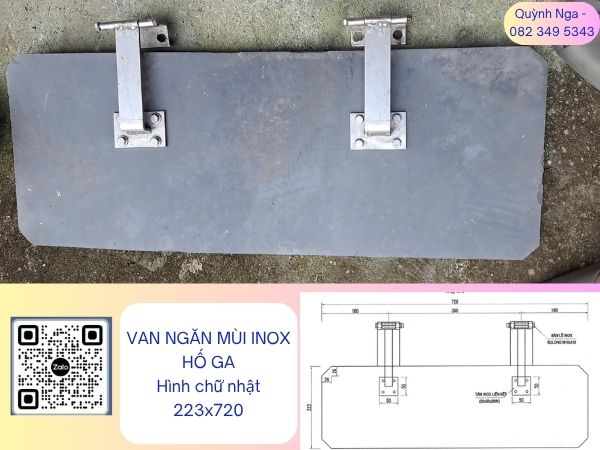

Bản Vẽ Van Ngăn Mùi Hình Chữ Nhật

2. Báo Giá Van Ngăn Mùi Hình Chữ Nhật – Loại 223 × 720 mm

Dựa theo đơn giá thực tế từ dự án mà Quỳnh Nga cung cấp:

Van ngăn mùi 223 × 720 mm : Đơn giá: 760.000đ / cái

Giá đã bao gồm:
– Cánh van inox
– Phụ kiện bulong – đai ốc – vít nở đầy đủ
– Gia công hoàn chỉnh theo đúng kích thước thiết kế

3. Báo Giá Lưới Thép Cửa Thu Nước

Lưới chắn rác luôn được lắp cùng van ngăn mùi để ngăn rác lớn, tránh tắc nghẽn hố ga.

Lưới thép cửa thu nước :  Đơn giá: 640.000đ / cái

– Làm từ thép dày, hàn chắc chắn
– Tải trọng cao
– Chống ăn mòn ngoài trời
– Mắt lưới kích thước chuẩn, đảm bảo thoát nước nhanh

4. Ưu Điểm Khi Sử Dụng Van Ngăn Mùi Hình Chữ Nhật

• Lưu lượng thoát nước nhanh hơn loại tròn
• Phù hợp hố thu dài, miệng rộng
• Lắp đặt dễ dàng, bảo trì đơn giản
• Inox chống gỉ, bền bỉ theo thời gian
• Ngăn mùi tuyệt đối – chống tràn ngược
• Giá thành hợp lý, tối ưu cho dự án hạ tầng

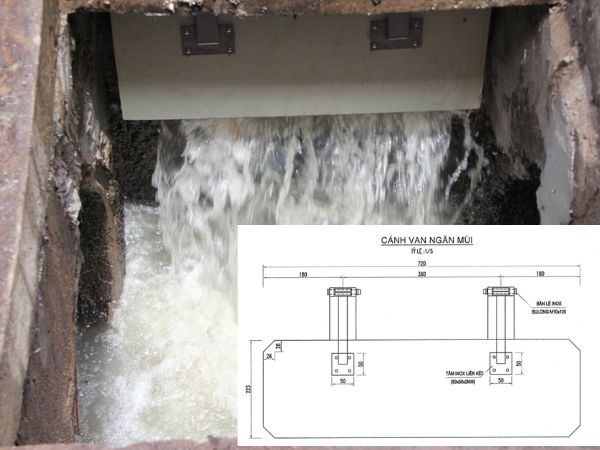

Hình ảnh và kích thước cánh van ngăn mùi inox lắp đặt thực tế ở miệng hố ga
