Bàn Quan Trắc Lún Là Gì? Cấu Tạo, Kích Thước Và Báo Giá Mới Nhất

Bạn là nhà thầu thi công đang thực hiện hạng mục quan trắc lún cho đường giao thông, cầu, nền đất yếu hay công trình hạ tầng? Bạn đang cần tìm hiểu bàn quan trắc lún là gì, cấu tạo ra sao, kích thước tiêu chuẩn như thế nào và báo giá mới nhất?

Trong bài viết này, Quỳnh Nga sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, kích thước, bản vẽ, vật liệu chế tạo, báo giá bàn quan trắc lún mới nhất năm 2026. Đây sẽ là tài liệu hữu ích dành cho các chủ đầu tư, đơn vị tư vấn giám sát và nhà thầu thi công đang có nhu cầu tìm kiếm sản phẩm chất lượng với giá thành hợp lý.

Bàn Quan Trắc Lún Là Gì?

Trong quá trình thi công các công trình giao thông và xây dựng trên nền đất yếu, việc theo dõi độ lún của nền móng là yêu cầu bắt buộc nhằm đánh giá mức độ ổn định của công trình. Bàn quan trắc lún (hay còn gọi là bàn đo lún, mốc quan trắc lún) là thiết bị được lắp đặt tại các vị trí cần theo dõi để xác định sự thay đổi cao độ của nền đất theo thời gian.

Bàn quan trắc lún thường được chế tạo từ bản thép và ống thép hàn chắc chắn, đặt trực tiếp trên nền đất hoặc nền đắp. Khi nền đất xảy ra hiện tượng lún, toàn bộ bàn thép sẽ dịch chuyển theo, giúp kỹ sư sử dụng máy thủy bình hoặc các thiết bị đo đạc chuyên dụng xác định chính xác độ lún của công trình qua từng giai đoạn thi công.

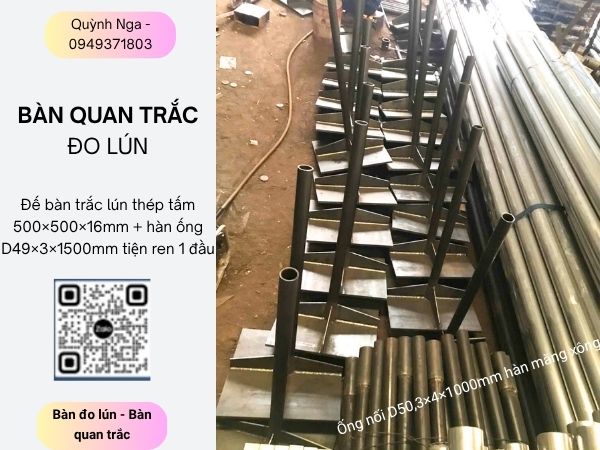

Quỳnh Nga - đơn vị cung cấp bàn quan trắc lún trên toàn quốc

Sản phẩm được sử dụng rộng rãi trong các dự án đường cao tốc, quốc lộ, cầu, cống, nền đường đắp, đê điều, bến cảng, sân bay và các công trình xây dựng trên nền đất yếu. Dữ liệu thu thập từ bàn quan trắc lún là cơ sở quan trọng để đánh giá tốc độ cố kết của nền đất, kiểm soát chất lượng thi công và quyết định thời điểm chuyển sang các hạng mục tiếp theo.

Nhờ cấu tạo đơn giản, độ bền cao và khả năng đo lường chính xác, bàn quan trắc lún đã trở thành một trong những thiết bị không thể thiếu trong công tác quan trắc địa kỹ thuật, góp phần đảm bảo an toàn, chất lượng và tuổi thọ cho các công trình xây dựng hiện nay.

Cấu Tạo Và Kích Thước Bàn Quan Trắc Lún

Để đảm bảo độ chính xác trong quá trình theo dõi độ lún của nền đất và công trình, bàn quan trắc lún được chế tạo từ thép với kết cấu chắc chắn, chịu được tải trọng và điều kiện thi công ngoài hiện trường. Tùy theo yêu cầu của từng dự án, kích thước có thể thay đổi, tuy nhiên mẫu phổ biến hiện nay có cấu tạo như sau:

1. Bản đế thép

Bản đế là bộ phận tiếp xúc trực tiếp với nền đất, có nhiệm vụ truyền tải sự dịch chuyển của nền lên hệ thống quan trắc.

• Kích thước: 500 × 500 mm
• Chiều dày: 14–15-16 mm
• Vật liệu: Thép tấm CT3 hoặc SS400
• Gia công cắt CNC, đảm bảo độ phẳng và kích thước chính xác.

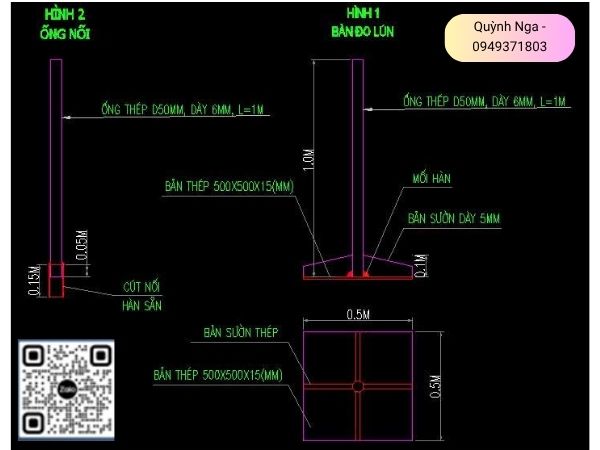

Bản vẽ Bàn đo lún của dự án tại Phú Yên

2. Ống thép quan trắc

Ống thép được hàn vuông góc với bản đế, là điểm mốc để tiến hành đo cao độ trong suốt quá trình quan trắc.

• Đường kính ngoài: D49, D50 (Ø50,3 mm)
• Chiều dày: 3,4–6 mm
• Chiều dài tiêu chuẩn: 1.000 mm
• Có thể nối dài bằng ống nối khi chiều cao nền đắp tăng lên.

3. Ke tăng cứng

Để tăng khả năng chịu lực và giữ cho ống thép luôn thẳng đứng, bàn quan trắc lún được hàn thêm các bản sườn tăng cứng.

• Số lượng: 04 ke
• Kích thước mỗi ke: 225 × 100 × 5 mm
• Hàn liên tục giữa bản đế và ống thép.

4. Ống nối (Măng xông)

Khi nền đường tiếp tục được đắp cao trong quá trình thi công, ống quan trắc sẽ được nối thêm bằng măng xông để duy trì điểm đo.

• Ống nối: D59,9 × 3 × 150 mm
• Hàn sẵn vào đầu ống hoặc gia công rời theo yêu cầu.

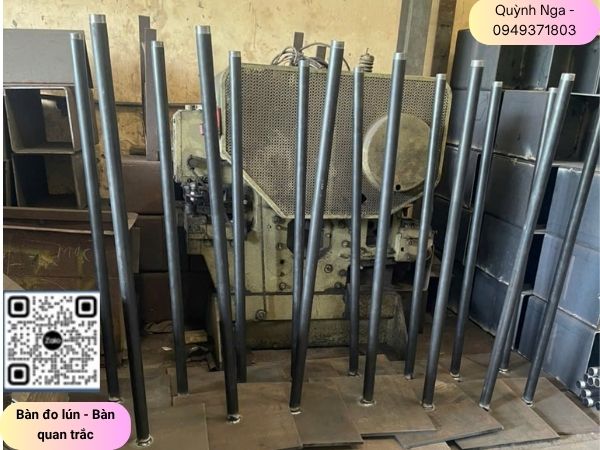

Xưởng sản xuất bàn Đo lún Quỳnh Nga

5. Mối hàn và hoàn thiện

Toàn bộ các chi tiết được hàn đảm bảo mối hàn chắc chắn và đúng kỹ thuật. Sau khi gia công, sản phẩm có thể được:

• Sơn chống gỉ.
• Sơn hoàn thiện.
• Hoặc mạ kẽm nhúng nóng nếu công trình yêu cầu khả năng chống ăn mòn cao.

Nhờ kết cấu đơn giản nhưng chắc chắn, bàn quan trắc lún có khả năng làm việc ổn định trong thời gian dài, đáp ứng yêu cầu quan trắc tại các công trình đường cao tốc, quốc lộ, cầu, cống, nền đất yếu, bến cảng và các dự án hạ tầng giao thông. Việc lựa chọn đúng kích thước và vật liệu chế tạo sẽ giúp nâng cao độ chính xác của số liệu quan trắc và góp phần đảm bảo chất lượng, an toàn cho công trình.

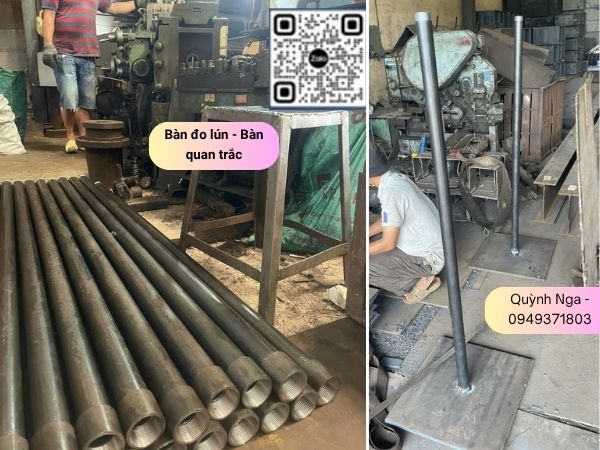

Xưởng sản xuất Bàn quan trắc Quỳnh Nga - tại Cần Thơ

Quỳnh Nga – Đơn Vị Gia Công Bàn Quan Trắc Lún Uy Tín

Với nhiều năm kinh nghiệm trong lĩnh vực gia công thiết bị an toàn giao thông và thiết bị phục vụ thi công hạ tầng, Công ty TNHH Vận Tải và An Toàn Đường Bộ Quỳnh Nga tự hào là đối tác tin cậy của nhiều chủ đầu tư, đơn vị tư vấn giám sát và nhà thầu xây dựng trên cả nước. Chúng tôi chuyên gia công bàn quan trắc lún theo bản vẽ thiết kế, đảm bảo đúng kích thước, đúng vật liệu và đáp ứng các yêu cầu kỹ thuật của từng dự án.

BẢNG BÁO GIÁ BÀN QUAN TRẮC LÚN DO QUỲNH NGA CUNG CẤP TẠI PHÚ YÊN

BẢNG BÁO GIÁ BÀN QUAN TRẮC LÚN DO QUỲNH NGA CUNG CẤP TẠI LONG THÀNH ĐỒNG NAI

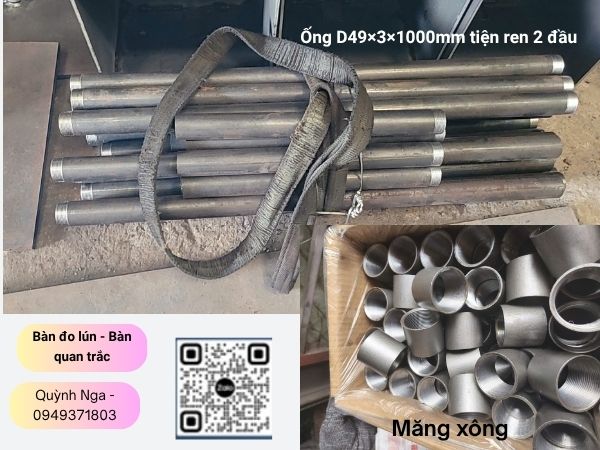

Bàn quan trắc công trình

Ngoài sản phẩm bàn quan trắc lún, Quỳnh Nga còn cung cấp đa dạng các thiết bị phục vụ công trình giao thông như hộ lan tôn sóng, lan can cầu, biển báo giao thông phản quang, cọc tiêu giao thông, cột biển báo, lan can chống va chạm, cùng nhiều phụ kiện và thiết bị quan trắc công trình khác. Tất cả sản phẩm đều được gia công trên dây chuyền hiện đại, kiểm tra chất lượng kỹ lưỡng trước khi xuất xưởng và hỗ trợ giao hàng trên toàn quốc.

Nếu quý khách đang tìm kiếm đơn vị gia công bàn quan trắc lún uy tín, giá cạnh tranh và giao hàng nhanh, Quỳnh Nga luôn sẵn sàng đồng hành cùng mọi dự án.
