Bulon Neo U – Cấu Tạo, Cách Lắp Đặt Và Báo Giá Mới Nhất

Bulon neo U là chi tiết cơ khí được sử dụng phổ biến trong các hạng mục lan can cầu, cột biển báo giao thông, kết cấu thép và hệ thống ống thép, với chức năng cố định và liên kết chắc chắn các chi tiết vào bê tông hoặc bản mã thép. Nhờ cấu tạo đơn giản, khả năng chịu lực tốt và dễ lắp đặt, bulon neo U được sử dụng rộng rãi trong các công trình cầu đường và xây dựng.

Hiện nay, giá bulon neo U phụ thuộc vào đường kính thép, chiều dài, vật liệu và phương pháp xử lý bề mặt như xi mạ hoặc mạ kẽm nhúng nóng. Vì vậy, việc tham khảo báo giá bulon neo U mới nhất sẽ giúp các đơn vị thi công và chủ đầu tư dễ dàng dự toán chi phí và lựa chọn sản phẩm phù hợp cho công trình.

Trong bài viết này, Quỳnh Nga sẽ giới thiệu cấu tạo bulon neo U, cách lắp đặt thực tế và báo giá một số loại bulon neo U phổ biến, giúp bạn có cái nhìn đầy đủ trước khi lựa chọn và đặt hàng.

BULON NEO U LÀ GÌ? CẤU TẠO CỦA BULON NEO U

Bulon neo U (bu lông neo chữ U) là loại bulon có hình dạng chữ U, được sử dụng để liên kết và cố định các kết cấu thép với bê tông hoặc với các chi tiết thép khác. Bulon neo U thường được lắp cùng bản mã, chân trụ lan can cầu, cột thép hoặc kết cấu thép, giúp giữ chắc chi tiết và đảm bảo độ ổn định cho công trình.

 Ngoài ra, trong nhiều trường hợp bulon neo U còn có tác dụng giống như đai ôm ống, dùng để siết giữ các loại ống thép hoặc cột tròn vào kết cấu cố định.

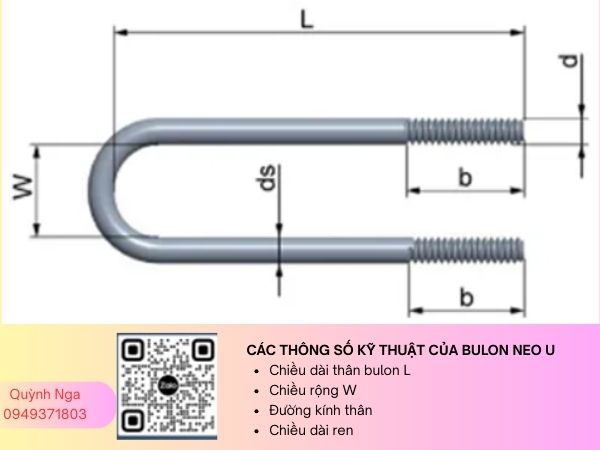

Cấu tạo của bulon neo U khá đơn giản nhưng chắc chắn, gồm các bộ phận chính:

• Thân bulon: Là thanh thép tròn được uốn thành dạng chữ U, hai đầu tiện ren để lắp đai ốc. Các kích thước phổ biến gồm U14,U16, U20, U22 với chiều dài theo yêu cầu công trình như U16x640, U18x550, U22x640, U18x525
• Phần ren bulon: Nằm ở hai đầu bulon giúp siết chặt bằng đai ốc để cố định chi tiết.
• Đai ốc và long đền: Dùng để siết chặt bulon vào bản mã hoặc chi tiết thép, đảm bảo liên kết chắc chắn.
• Vật liệu và bề mặt: Bulon neo U thường được làm từ thép CT3 hoặc SS400, có thể để hàng đen, xi mạ hoặc mạ kẽm nhúng nóng để tăng khả năng chống gỉ và sử dụng ngoài trời lâu dài.

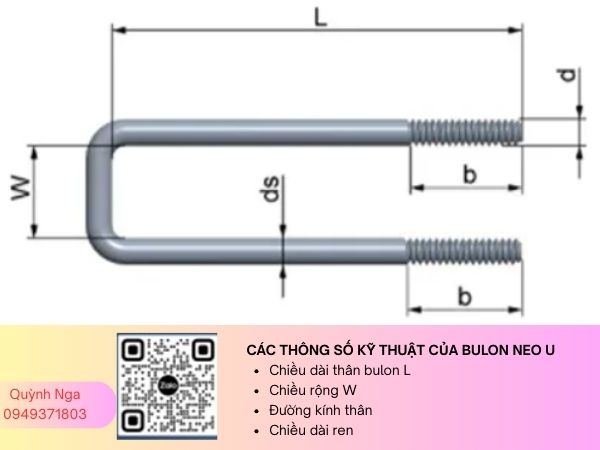

Cấu tạo và hình dạng của bulon neo U

Bulon neo U được sử dụng rộng rãi trong các hạng mục lan can cầu, hộ lan tôn sóng, cột thép, đường ống và kết cấu thép, là chi tiết nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo độ bền và an toàn cho công trình

VỊ TRÍ VÀ CÁCH LẮP ĐẶT BULON NEO U CHO LAN CAN CẦU VÀ CÁC CHÂN TRỤ THÉP

Trong hạng mục lan can cầu, bulon neo U được sử dụng để liên kết chân trụ lan can với bê tông, giúp cố định trụ chắc chắn và đảm bảo an toàn khi sử dụng.

Chân trụ lan can cầu thường được hàn sẵn bản mã thép, trên bản mã khoan sẵn 4 lỗ ovan để thuận tiện cho việc lắp đặt và điều chỉnh vị trí. Thông thường, mỗi chân trụ lan can cầu sử dụng 2 bộ bulon neo U, tương ứng với các lỗ trên bản mã.

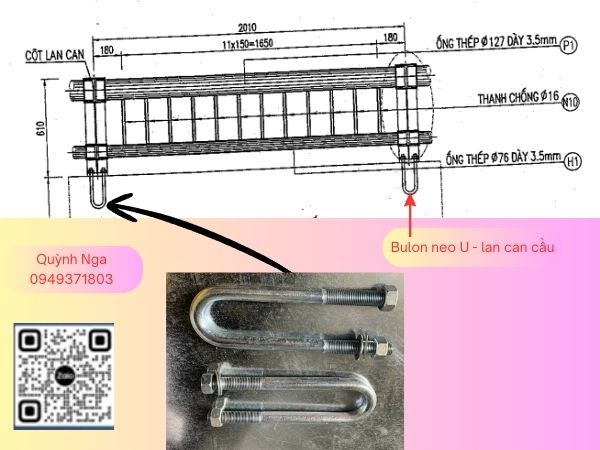

Bulon Neo U trong thi công lan can cầu đường

Khi thi công, bulon neo U sẽ được định vị và chôn sẵn trong bê tông, sao cho:

• Phần ren bulon nhô lên khỏi mặt bê tông đúng cao độ thiết kế
• Khoảng cách giữa hai nhánh bulon neo U khớp với lỗ trên bản mã
• Bulon được cố định chắc chắn trước khi đổ bê tông để tránh xê dịch

Sau khi bê tông đạt cường độ, chân trụ lan can được đặt lên vị trí bulon neo, bulon xuyên qua lỗ trên bản mã và siết chặt bằng đai ốc và long đền để hoàn thiện liên kết.

Cách lắp đặt này cũng tương tự đối với các chi tiết chân trụ khác có bản mã hình chữ nhật hoặc hình vuông, như:

• Chân trụ biển báo giao thông – loại trụ có bản mã
• Chân trụ hộ lan tôn sóng
• Chân trụ cột thép
• Các loại kết cấu thép có bản mã

Phương pháp lắp đặt bằng bulon neo U giúp thi công nhanh, liên kết chắc chắn và dễ căn chỉnh vị trí, nên được sử dụng phổ biến trong các công trình cầu đường và kết cấu thép.

Bulon neo U-M18x546 xi mạ điện phân

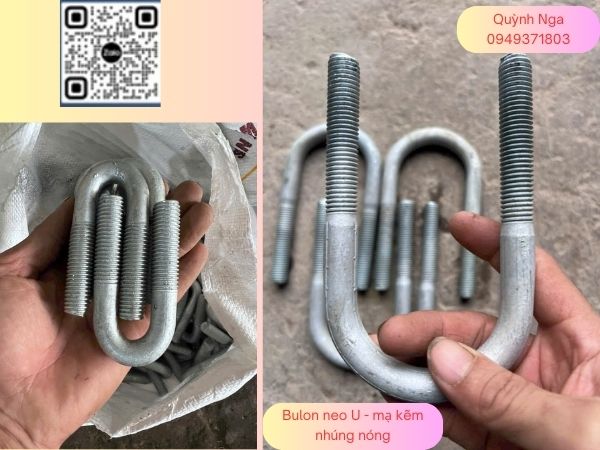

Bulon Neo U mạ kẽm nhúng nóng

VỊ TRÍ VÀ CÁCH LẮP ĐẶT BULON NEO U CHO HẠNG MỤC CỐ ĐỊNH KẾT CẤU ỐNG THÉP

Trong nhiều hạng mục hệ thống đường ống, bulon neo U được sử dụng để cố định các kết cấu ống thép với chức năng tương tự như đai ôm ống chịu lực. Nhờ hình dạng chữ U, bulon có thể ôm sát thân ống thép, giúp giữ chắc kết cấu và hạn chế xê dịch trong quá trình sử dụng.

Khi lắp đặt, bulon neo U được đặt ôm quanh ống thép, hai đầu bulon xuyên qua bản mã hoặc thanh thép giữ ống, sau đó siết chặt bằng đai ốc và long đền để cố định ống thép vào vị trí thiết kế.

Các bước lắp đặt cơ bản gồm:

• Định vị ống thép đúng vị trí thiết kế trên móng bê tông hoặc kết cấu thép.
• Đặt bulon neo U ôm sát quanh ống thép, đảm bảo bulon tiếp xúc đều với bề mặt ống.
• Luồn hai đầu ren của bulon qua bản mã hoặc thanh kẹp ống, thường là bản thép phẳng có khoan sẵn lỗ.
• Siết chặt đai ốc và long đền để bulon neo U ôm chặt ống thép, tạo liên kết chắc chắn.

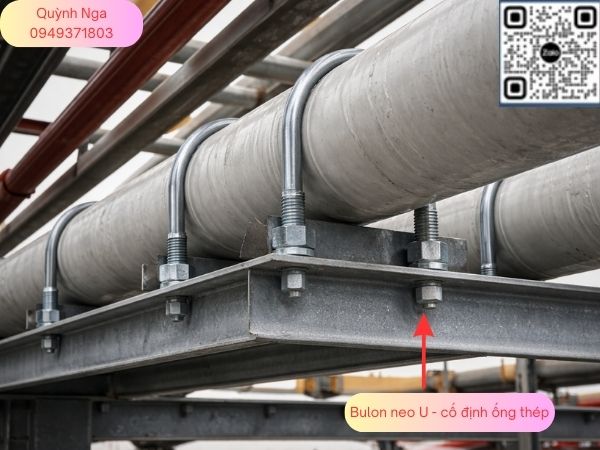

Bulon neo U - dùng để cố định ống thép

Với cách lắp đặt này, bulon neo U đóng vai trò như một đai ôm chịu lực, giúp giữ ổn định các kết cấu ống thép tròn, cột thép, đường ống hoặc trụ thép, đồng thời cho phép tháo lắp và thay thế khi cần thiết.

Cóc nối thép cũng là một dạng bulon neo U được sử dụng phổ biến trong xây dựng, có tác dụng liên kết và cố định các thanh thép lại với nhau trong quá trình thi công. Nhờ hình dạng chữ U, cóc nối thép có thể ôm giữ thanh thép chắc chắn, giúp các thanh thép không bị xê dịch khi đổ bê tông.

Bulon neo U dùng để nối thép xây dựng được gọi là Cóc nối thép

BÁO GIÁ MỘT SỐ LOẠI BULON NEO U MỚI NHẤT

Dưới đây là báo giá tham khảo một số loại bulon neo U xi mạ thường dùng trong các hạng mục lan can cầu và cột biển báo giao thông. Giá được tính theo đơn vị bộ (bao gồm bulon neo U, đai ốc và long đền), chưa bao gồm thuế VAT.

Ghi chú

• Đơn giá trên là giá bulon neo U xi mạ tham khảo, áp dụng cho đơn hàng số lượng tương ứng.
• Bulon neo U được gia công theo kích thước yêu cầu như M14, M16, M18, M22… chiều dài từ 500mm – 800mm.
• Có thể sản xuất hàng đen hoặc mạ kẽm nhúng nóng tùy theo yêu cầu công trình.
• Quỳnh Nga nhận gia công bulon neo U theo bản vẽ thiết kế và giao hàng toàn quốc.

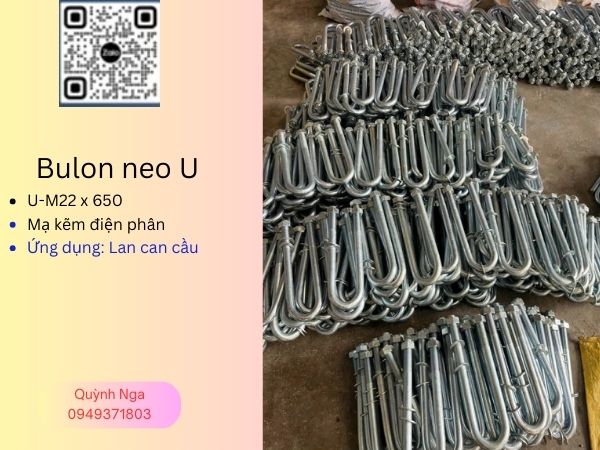

Bulon neo U22 xi mạ - mạ kẽm điện phân

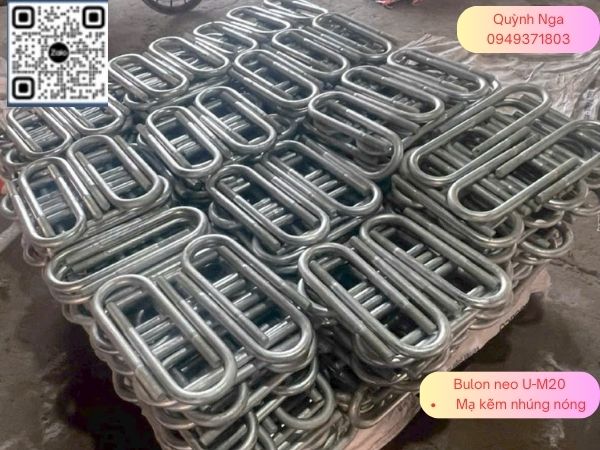

Bulon neo U M20 mạ kẽm nhúng nóng

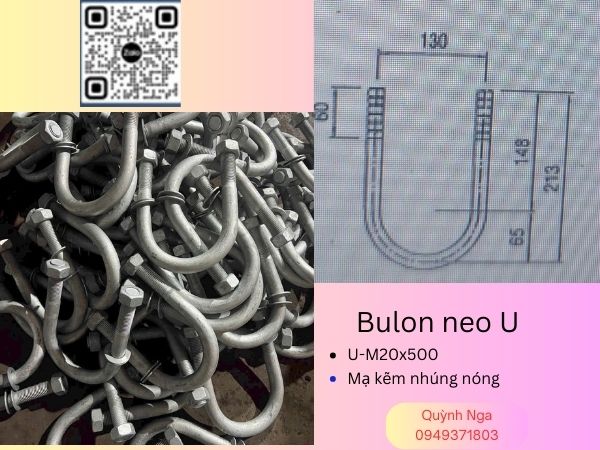

Bulon neo U20x500 mạ kẽm nhúng nóng

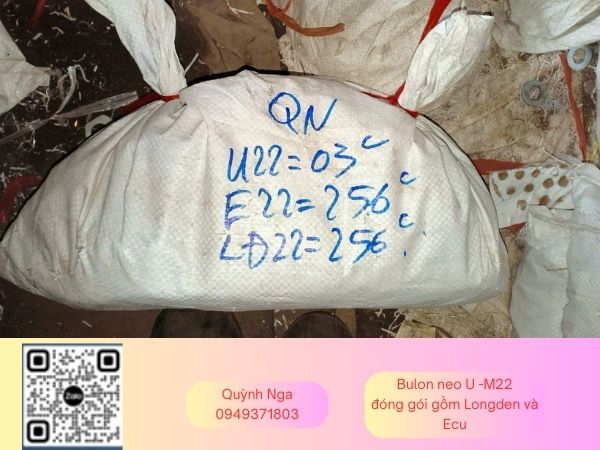

Giao hàng bulon neo U tại công trường gồm Ecu, Long den kèm theo

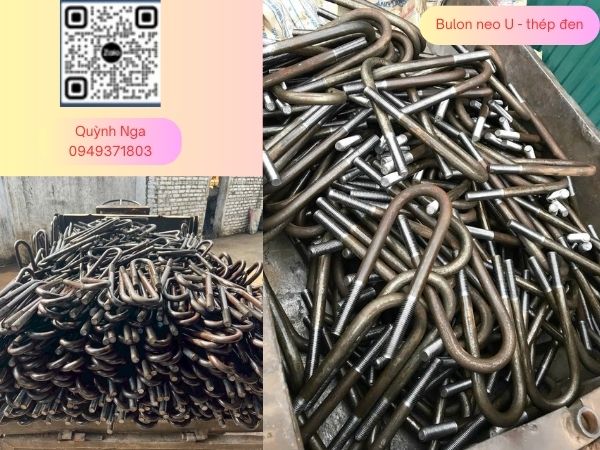

Bulon neo U - thép đen
