Ống thép siêu âm cọc khoan nhồi. Kích thước và yêu cầu lắp đặt

Bạn có biết Ống thép siêu âm cọc khoan nhồi sử dụng trong lĩnh vực cầu đường không? Tại sao phải dùng ống thép này, và các kích thước phổ thông của ống thép được sử dụng nhiều nhất là những loại nào?

Hãy cùng Công ty Quỳnh Nga tìm hiểu qua bài viết  Ống thép siêu âm cọc khoan nhồi sau đây nhé!

Kích thước, trọng lượng, đặc điểm, ứng dụng

Ống siêu âm cọc khoan nhồi để làm gì?

Ống thép siêu âm cọc khoan nhồi được các chủ thầu sử dụng để đặt và di chuyển các đầu dò siêu âm của thiết bị chuyên dụng. Với mục đích phục vụ cho việc kiểm tra độ đồng nhất và tính khuyết tật của bê tông cọc

Kích thước, trọng lượng

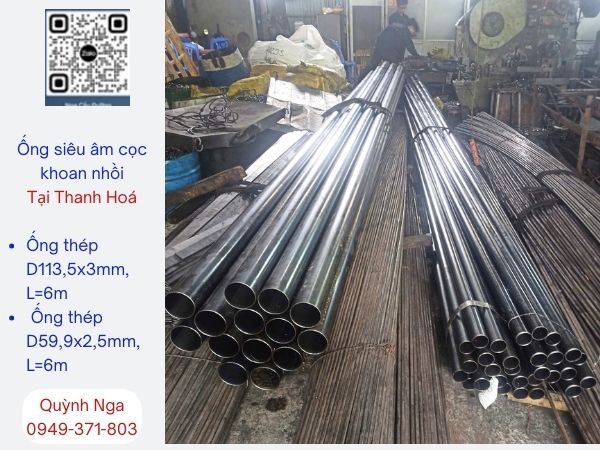

Ống thép siêu âm thường dùng là thép đen có đường kính D49mm đến D114mm. Có chiều dài khác nhau, tùy vào yêu cầu của khách hàng, nhà máy có thể chạy cắt chiều dài theo quy cách, loại ống có chiều dài L=6m là chiều dài tiêu chuẩn của ống

Ví dụ về 1 đơn hàng thép ống siêu âm cọc khoan nhồi tại công trình xây dựng Cầu tại tỉnh Kiên Giang sử dụng thép ống  như sau:

Đi cùng với ống thép đen là cóc nối thép, với các quy cách và số lượng:

Cóc nối D25-22 M16 thân 14.5 bản mã 50x100x10mm : 1500 cái

Cóc nối D20-22 M16 thân 14.5 bản mã 50x100x10mm : 1500 cái

Ống thép đen siêu âm cọc khoan nhồi

Ví dụ về 1 đơn hàng thép ống siêu âm cọc khoan nhồi tại công trình xây dựng Cầu tại tỉnh An Giang sử dụng thép ống 190 như sau:

Đặc điểm và ứng dụng của sản phẩm ống thép siêu âm cọc khoan nhồi

Với mục đích kiểm tra độ đồng đều của bê tông cọc trong quá trình kiểm tra siêu âm cọc. Tùy theo đường kính của cọc mà người dùng có thể bố trí theo số lượng ống khác nhau. Ống siêu âm thường được lắp đặt trong lồng thép ngoại quan dọc theo chiều dài của kết cấu thép.

Trong một số trường hợp, nếu ống có đường kính lớn hơn 100. Thì chúng được sử dụng để khoan kiểm tra và xử lý chất lượng bê tông đầu cọc. Lúc này, ống siêu âm cọc khoan nhồi sẽ được bơm vào một loại hồ đặc biệt. Nhằm đảm bảo sản phẩm không để nước lọt vào bên trong. Bởi nước thường có trộn lẫn các chất ăn mòn, về lâu dài sẽ ảnh hưởng đến chất lượng thành phẩm.

Quỳnh Nga sẽ giúp quý khách tổng hợp các yêu cầu trong việc sử dụng vật tư như sau:

- Số lượng cọc dùng trong đặt ống siêu âm: >50% tổng số cọc của công trình.

- Số lượng cọc siêu âm: >50% số lượng cọc đặt ống siêu âm.

- Thời gian lắp đặt ống thép siêu âm cọc khoan nhồi: tối thiểu 7 ngày.

- Yêu cầu về chuyên môn: Kỹ thuật viên phải có kiến ​​thức, kỹ năng tốt.

- Yêu cầu thiết bị: Đảm bảo tuân thủ các tiêu chuẩn quy định. Các vật tư phải được kiểm tra và thử nghiệm trước khi đưa vào sử dụng chính thức.

Một số yêu cầu lắp đặt ống thép siêu âm cọc khoan nhồi

2.1. Lựa chọn dụng cụ thí nghiệm siêu âm cọc

Đầu đo của thép ống siêu âm

- Ngay tại đầu phát sẽ có khả năng biến đổi những dao động điện. Thành các dao động cơ học với tần số làm việc cao.

- Ở đầu thu thì có chức năng biến đổi những dao động cơ học. Vì đầu phát thường sẽ phát ra những tín hiệu điện.

Do đó, cả đầu phát và đầu thu thường có yêu cầu về kỹ thuật như nhau về kích thước. Cũng như khả năng chống thấm và tần số dao động của ống thép. Thông thường tần số xung của đầu đo sẽ trong phạm vi từ 20 kHz – 100 kHz.

Bộ phận đo lường chiều dài

- Bánh xe đo tốc độ kéo có chức năng đo chiều dài của mặt cắt trong thí nghiệm. Ống thép siêu âm cọc khoan nhồi của Công ty Quỳnh Ngathực hiện theo nguyên lý cảm ứng từ hoặc quang điện. Khi tốc độ kéo được quy định theo khả năng của mỗi loại máy. Sai số cho phép khi đo độ sâu được chọn lấy giá trị lớn.

- Hai cuộn dây cáp nối với đầu phát và đầu thu để truyền tín hiệu. Chúng được tính từ đầu đo lên khối máy chính trên suốt chiều dài mặt cắt. Cuộn dây còn lại sẽ nối vào bộ phận đo tốc độ kéo với khối máy chính.

Bộ phận lưu trữ và hiển thị số liệu

Khối máy chính gồm có màn hình hiển thị, các đĩa cứng, nút điều khiển và bàn phím thao tác. Đối với yêu cầu về dung lượng và bộ nhớ của máy phải đảm bảo đủ lớn. Số liệu thí nghiệm phải được tự động cập nhật và truyền qua máy tính để xử lý và lưu trữ.

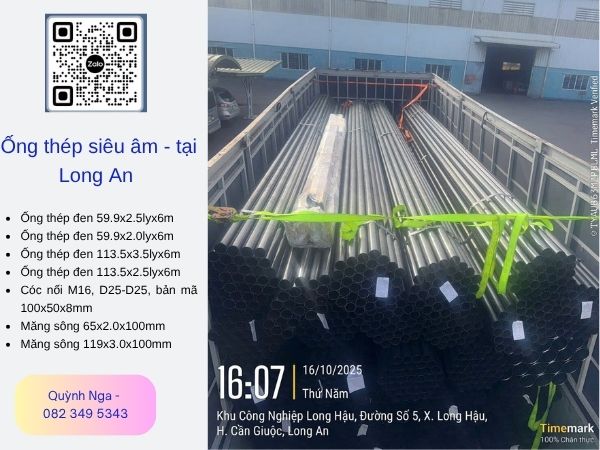

Ống thép siêu âm cọc khoan nhồi tại nhà máy

            2.2. Những yêu cầu về lắp đặt ống thép siêu âm

Ống đo siêu âm Quỳnh Nga được sử dụng để thả đầu đo được làm bằng thép. Hoặc nhựa có đường kính phù hợp với kích thước của đầu đo của ống được chôn sẵn trong bê tông. Đường kính của mỗi ống thí nghiệm được chọn trong phạm vi từ 50 mm – 60 mm. Chiều dày của thành ống sẽ từ 2 mm – 6 mm. Và phải tính toán kỹ lưỡng nhằm đảm bảo khả năng chịu áp lực. Đồng thời, đầu dưới của ống phải được bịt kín, đầu trên thì có nắp đậy.

Các đoạn ống đo siêu âm có thể hàn hoặc buộc chặt vào phía trong của lồng cốt thép. Với khoảng cách tiêu chuẩn giữa các mối hàn hoặc buộc. Đều phải đảm bảo sự ổn định của ống không bị xô lệch trong khi thực hiện đổ bê tông. Ống này sẽ được lắp đặt song song với nhau. Và dọc theo chiều dài thân, đáy của các ống đo. Việc liên kết giữa các đoạn ống phải đảm bảo kín khít. Tuyệt đối không cho nước bẩn hoặc các tạp chất bên ngoài lọt vào trong ống.

Phía trong các ống thép siêu âm cọc khoan nhồi phải được kiểm tra thông suốt. Cũng như cho đầy nước sạch trước khi tiến hành đổ bê tông. Số lượng các ống đo được quy định tuỳ vào kích thước cấu kiện của móng cần thí nghiệm. Đối với hầu hết các cấu kiện khoảng cách giữa tâm hai ống kế tiếp nhau. Do đó, để thực hiện thả đầu đo, chúng ta nên bố trí trong khoảng từ 0,3 m – 1,5 m.

            2.3. Quy định số lượng cọc khoan nhồi cần lắp đặt

- Trong quá trình thi công cọc, chủ thầu cần nên thử tất cả các cọc đặt ống siêu âm.

- Với trường hợp thi công cọc đại trà, số lượng cọc đặt ống siêu âm phải chiếm 50%.

- Ngoài ra, số lượng ống cho 01 cọc sẽ được lắp đặt tuỳ theo đường kính của cọc.

- Đường kính cọc là D ≤60 cm cần đặt 2 ống.

- Đường kính cọc 60 cm ≤ D ≤100 cm đặt 3 ống.

- Đường kính cọc 100 cm ≤ D nên đặt 4 ống.

- Khoảng cách giữa các ống thép siêu âm cọc khoan nhồi từ 0,3m – 1,5 m.

Đơn vị uy tín chuyên cung ứng ống thép siêu âm cọc khoan nhồi

CÔNG TY TNHH VẬN TẢI VÀ AN TOÀN ĐƯỜNG BỘ QUỲNH NGA tự hào là doanh nghiệp chuyên cung cấp ống thép siêu âm cọc khoan nhồi và các sản phẩm chuyên dụng khác hỗ trợ cho việc thi công các hạng mục an toàn giao thông. Quỳnh Nga cung cấp vật tư với số lượng lớn, đồng bộ cả màu sắc và kích thước. Luôn đảm bảo về mặt chất lượng và giá thành của ống thép siêu âm.

Giao hàng tại chân công trình Ống thép siêu âm

Chứng chỉ ống thép siêu âm cọc khoan nhồi

Các sản phẩm ống thép siêu âm cọc khoan nhồi của Công ty Quỳnh Nga phù hợp với đa dạng nhu cầu khách hàng. Với nhiều chủng loại, kích thước thời gian giao hàng nhanh chóng nên hiện đang được nhiều chủ thầu xây dựng tại thị trường Việt Nam tin tưởng lựa chọn. Nếu quý khách hàng đang phân vân giữa các loại ống thép. Thì hãy liên hệ ngay qua hotline 0949.371.803 để được hỗ trợ kịp thời bạn nhé!

Ống vách trong cọc khoan nhồi là bộ phận quan trọng trong thi công cọc khoan nhồi
