21/06/2023 - 7:10 AMNguyễn Nga 6979 Lượt xem

Cọc tiêu Bê tông cốt thép (BTCT) là một phần quan trọng trong hệ thống giao thông đường bộ tại Việt Nam, đóng vai trò quan trọng trong việc hướng dẫn và bảo vệ an toàn cho người tham gia giao thông.

Bằng việc sử dụng vật liệu bê tông kết hợp thép cốt, cọc tiêu BTCT mang đến độ bền cao và khả năng chịu lực tốt. Hãy cùng An toàn đường bộ Quỳnh Nga tìm hiểu thêm về cọc tiêu BTCT và vai trò quan trọng của nó trong bài viết này

TÁC DỤNG CỦA CỌC TIÊU BÊ TÔNG CỐT THÉP BTCT

  • Cọc tiêu Bê tông cốt thép (BTCT) là một loại cọc được đặt ở lề đường nhằm hướng dẫn người tham gia giao thông về phạm vi phần đường an toàn và hướng đi của tuyến đường. Cọc tiêu BTCT thường được sử dụng ở các đoạn đường nguy hiểm hoặc có khả năng gây nguy hiểm cho người tham gia giao thông.
  • Các cọc tiêu BTCT thường được làm từ bê tông cốt thép, có khả năng chịu lực tốt và bền vững. Chúng có hình dạng thẳng đứng và được đặt cách đều nhau trên lề đường.
  • Chức năng chính của cọc tiêu BTCT là hướng dẫn người lái xe và người đi bộ về phạm vi an toàn của đường và hướng đi của tuyến đường. Chúng giúp tăng cường sự nhận thức về môi trường giao thông và giảm nguy cơ xảy ra tai nạn. Bằng cách nhìn vào các chỉ dẫn trên cọc tiêu, người tham gia giao thông có thể biết được phạm vi an toàn để tránh va chạm hoặc di chuyển theo hướng đúng.

Cọc tiêu bê tông cốt thép 2 bên đường

HÌnh ảnh cọc tiêu bê tông cốt thép được lắp đặt 2 bên đường

Cọc tiêu BTCT có gắn tiêu phản quang tại dự án Tuyến Tránh An Giang

Cọc tiêu BTCT có gắn tiêu phản quang 10x10cm tại dự án Tuyến Tránh An Giang

HÌNH DẠNG VÀ KÍCH THƯỚC CỌC TIÊU BÊ TÔNG CỐT THÉP BTCT

Cọc tiêu BTCT có hình dạng và kích thước nhất định, được quy định tại Chương 11 của Quy chuẩn 41/2019.

  • Có hai loại hình dạng chính của cọc tiêu BTCT: hình vuông và hình tròn. Cọc tiêu hình vuông có cạnh tối thiểu 12 cm, trong khi cọc tiêu hình tròn có tiết diện tương đương với hình vuông có cạnh 12 cm.
  • Chiều cao của cọc tiêu được tính từ vai đường đến đỉnh cọc và có giá trị là 70 cm. Tuy nhiên, trên những đoạn đường cong, có thể điều chỉnh chiều cao của cọc tiêu. Chiều cao sẽ tăng dần từ 40 cm tại tiếp đầu, tiếp cuối đến 70 cm tại phân giác.
  • Phần cọc tiêu phía trên mặt đất được sơn trắng. Đoạn 10 cm ở phần trên cùng của cọc tiêu có màu đỏ và được làm bằng chất liệu phản quang hoặc phát quang.
  • Có thể gắn thêm tiêu phản quang trên cọc tiêu BTCT để tăng tính cảnh báo cho phương tiện giao thông

Sản xuất cọc tiêu BTCT

Hình ảnh sản xuất cọc tiêu BTCT trước khi sơn trắng đỏ

Cọc tiêu BTCT chưa sơn hoàn thiện

Cọc tiêu BTCT chưa sơn hoàn thiện loại đầu nhọn

Cọc tiêu BTCT đầu bằng giao hàng tại dự án Trà Vinh

Cọc tiêu BTCT đầu bằng giao hàng tại dự án Trà Vinh

XEM THÊM :

BẢN VẼ CỌC TIÊU BÊ TÔNG CỐT THÉP BTCT

Trong bản vẽ cọc tiêu Bê tông cốt thép BTCT thể hiện các chi tiết và thông số kỹ thuật sau:

  • Màu sắc cọc tiêu : Phần thân cọc tiêu được sơn màu trắng, đầu cọc tiêu màu đỏ
  • Kích thước mặt cắt ngang Cọc tiêu = 15x15cm, hoặc 12x12cm
  • Chiều cao cọc tiêu BTCT : H= 110cm, trong đó phần được chôn trong móng bê tông là 40cm, phần nổi trên mặt đất là 70cm
  • Kích thước hố móng : Bê tông xi măng đá 2x4 mác 150 đổ tại chỗ kích thước 40x40x40cm, Đá 4x6 lót móng 10cm
  • Bố trí cốt thép : cách bố trí và loại cốt thép sử dụng
  • Vị trí lắp đặt : mặt ngoài cọc tiêu cách mép mặt đường tối thiểu 0.5m
  • Trên cọc có gắn thêm chi tiết tiêu phản quang để tăng cường tính dẫn hướng và cảnh báo GT

bản vẽ cọc tiêu bê tông cốt thép

Bản vẽ cọc tiêu bê tông cốt thép 15x15x110 làm mới

Bản vẽ Cad cọc tiêu BTCT

Bản vẽ Cad cọc tiêu BTCT , tải Tại Đây

KHI NÀO THÌ CẦN BỐ TRÍ CỌC TIÊU BÊ TÔNG CỐT THÉP BTCT

Các trường hợp cần cắm cọc tiêu (BTCT) được mô tả như sau:

  • Trong khoảng tiếp đầu -tiếp cuối của phía lưng đoạn đường cong nằm . Trong trường hợp có đường cong chuyển tiếp, cọc tiêu được bố trí từ điểm nối đầu đến điểm nối cuối.
  • Các đoạn nền đường bị thắt hẹp.
  • Các đoạn đường có taluy âm lớn hơn 2m
  • Các đoạn đường mền theo sông, suối, đầm, hồ, ao.
  • Các đoạn đường sắt giao nhau cùng mức với  đường bộ
  • Khi đường bị ngập nước thường xuyên hoặc chỉ trong mùa và có thân đường ngầm hoặc đường tràn ở hai bên, cần cắm cọc tiêu BTCT để hướng dẫn người tham gia giao thông.
  • Khi đường đi qua bãi cát, đồng lầy, đồi cỏ mà khó phân biệt mặt đường phần xe chạy với dải đất hai bên, cần cắm cọc tiêu BTCT để đảm bảo người tham gia giao thông biết phạm vi đường an toàn.
  • Tuy nhiên, không cần bố trí cọc tiêu BTCT trong trường hợp phần đường xe chạy đã được phân biệt rõ bằng bờ vỉa, vỉa hè hoặc các kết cấu liền kề. Hoặc trong trường hợp đã sử dụng tiêu phản quang dạng mũi tên tại các đoạn đường cong.

Hình ảnh cọc tiêu BTCT hoàn thiện tại xưởng Quỳnh Nga

BÁO GIÁ CỌC TIÊU BÊ TÔNG CỐT THÉP BTCT MỚI NHẤT

Công ty An Toàn Đường Bộ Quỳnh Nga là một đơn vị sản xuất và lắp đặt cọc tiêu BTCT, biển báo giao thông, hộ lan tôn sóng, lan can cầu...uy tín và chất lượng. Chúng tôi cam kết cung cấp các sản phẩm cọc tiêu BTCT đạt tiêu chuẩn cao và đáp ứng đầy đủ các yêu cầu về an toàn giao thông.

Cảm ơn vì đã quan tâm đến dịch vụ cung cấp cọc tiêu BTCT của chúng tôi. Dưới đây là báo giá cho sản phẩm này:

  • Cọc tiêu BTCT hình vuông kích thước 15x15x110cm : Giá: 200.000 VNĐ/cọc

  • Cọc tiêu BTCT hình vuông kích thước 12x12x110cm : Giá:180.000 VNĐ/cọc

Lưu ý:

Giá trên chỉ áp dụng cho cọc tiêu với kích thước và tiết diện như đã nêu.

Giá trên không bao gồm công lắp đặt và vận chuyển (nếu có). Chúng tôi sẽ cung cấp báo giá cụ thể cho các dịch vụ này khi nhận được thông tin về dự án của bạn.

Vui lòng lưu ý rằng giá có thể thay đổi tùy theo yêu cầu cụ thể của dự án và số lượng đặt hàng.

Cọc tiêu bê tông cốt thép giao hàng tại công trình Đồng Tháp

Cọc tiêu bê tông cốt thép giao hàng tại công trình Đồng Tháp

Cọc tiêu BTCT giao hàng tại Công trình Bà Rịa Vũng Tàu

Cọc tiêu BTCT giao hàng tại Công trình Bà Rịa Vũng Tàu

Tập kết cọc tiêu bê tông cốt thép tại công trình An Giang

Cọc tiêu BTCT hàng thô tại bãi đúc Phú Thọ

Cọc tiêu BTCT hàng thô tại bãi đúc Phú Thọ

Giao hàng cọc tiêu BTCT tại dự án Cầu Sập, TP Hồ Chí Minh

Giao hàng cọc tiêu BTCT tại dự án Cầu Sập, TP Hồ Chí Minh

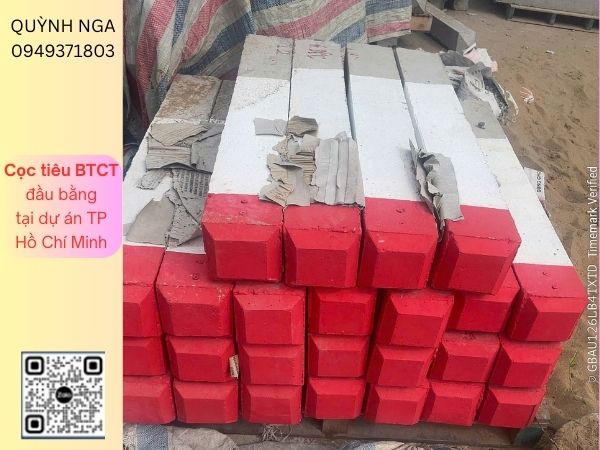

cọc tiêu giao thông tại Hồ Chí Minh

cọc tiêu giao thông tại Hồ Chí Minh

Nếu bạn có bất kỳ câu hỏi hoặc cần thêm thông tin, xin vui lòng liên hệ với chúng tôi qua số điện thoại 0949.371.803  hoặc email Antoanduongbo.18@gmail.com. Chúng tôi sẽ sẵn lòng hỗ trợ bạn.

Chân thành cảm ơn và mong nhận được hợp tác từ phía bạn!
