BIỂN BÁO CHỈ HƯỚNG ĐƯỜNG I.414

Để đảm bảo an toàn và thuận tiện cho việc di chuyển trên đường, hệ thống biển báo giao thông đóng vai trò quan trọng trong việc hướng dẫn và thông tin cho người tham gia giao thông. Trong số các biển báo cần thiết, biển báo chỉ hướng đường I.414 đã trở thành một phần không thể thiếu trong mạng lưới giao thông đô thị của Việt Nam.

Biển báo I.414 được sử dụng để chỉ dẫn hướng đi của các tuyến đường tại các điểm giao nhau, giúp người lái xe nắm bắt được thông tin về địa danh, khu dân cư và các tuyến đường liên quan. Với mục đích cung cấp thông tin chính xác và dễ hiểu, biển I.414 không chỉ cung cấp chỉ dẫn hướng đi mà còn cung cấp các thông tin quan trọng như số hiệu đường và cự ly đến địa danh.

Trong bài viết này, Công ty Quỳnh Nga sẽ đi sâu tìm hiểu về biển báo chỉ hướng đường I.414 - loại biển báo quan trọng và phổ biến trong hệ thống giao thông đô thị của đất nước ta. Chúng ta sẽ tìm hiểu kích thước, ý nghĩa và quy định liên quan đến biển báo này, đồng thời nhìn vào vai trò và tầm quan trọng của nó trong việc hướng dẫn người tham gia giao thông trên các tuyến đường.

Hãy cùng bắt đầu hành trình khám phá biển báo chỉ hướng đường I.414 và tìm hiểu thêm về tầm quan trọng của nó trong việc đảm bảo sự an toàn và thuận tiện cho việc di chuyển trên đường.

Ý NGHĨA BIỂN BÁO CHỈ HƯỚNG ĐƯỜNG I.414

• Thuộc nhóm biển báo chỉ dẫn
• Hình dạng : Hình chữ nhật
• Đặc điểm nhận biết và vị trí lắp đặt : Biển I.414 có hình chữ nhật, nền màu xanh dương và trên đó có các mũi tên chỉ hướng màu trắng. Biển này thường được đặt ở các ngã ba, ngã tư hoặc điểm giao thông quan trọng, để người lái xe biết được hướng đi của từng tuyến đường.

Hình ảnh biển báo chỉ hướng đường được sản xuất tại xưởng Quỳnh Nga

• Các loại biển báo chỉ hướng :

Biển báo giao thông I.414a, I.414b, I.414c và I.414d "Chỉ hướng đường" được đặt tại tại các nơi đường bộ giao nhau để chỉ dẫn hướng đường đến các khu dân cư, địa danh. Có tổng cộng 4 loại biển báo này.

Biển I.414 (a,b):

• Một mũi tên chỉ có một địa danh và khu dân cư trên hướng đường cần chỉ dẫn.
• Trên biển cần ghi rõ số hiệu (tên) đường và cự ly (làm tròn đến kilomet) đến địa danh đó.
• Nếu cự ly nhỏ hơn 1,0 km, thì làm tròn đến 100 m.

Hình ảnh Biển báo chỉ hướng đường I.414a

Biển I.414 (c,d):

• Một mũi tên chỉ từ hai địa danh trở lên, khu dân cư cần phải chỉ dẫn trên biển.
• Địa danh xa hơn được viết bên dưới.
• Trên biển cũng cần ghi rõ số hiệu (tên) đường và cự ly (làm tròn đến kilomet) đến các địa danh đó.
• Nội dung  : Hình vẽ  và mũi tên phác họa chỉ hướng đường trên biển báo phải phù hợp và đồng dạng với các hướng đường thực tế. Khuyến khích sử dụng cỡ chữ lớn để tăng khả năng nhận biết và đọc thông tin trên biển.

Hình ảnh Biển báo chỉ hướng đường I.414c

XEM THÊM :

• Biển báo I.441 Công trường đang thi công
• Kích thước biển báo giao thông đường bộ
• Biển báo giao nhau với đường ưu tiên W.208
• Biển báo đường cụt I.405
• Biển báo hướng rẽ S.507

KÍCH THƯỚC BIỂN BÁO CHỈ HƯỚNG ĐƯỜNG I.414

Kích thước biển chỉ hướng : chiều cao 20.z và chiều rộng 32.z

Kích thước biển báo chỉ hướng đường I.414 theo quy chuẩn 41/2019

Theo quy định chi tiết ở bảng trên thì:

• Với loại đường đô thị : z= 50 Kích thước 100x160 cm
• Với loại đường thông thường z=75 : Kích thước 150cm x 240cm
• Với  đường đôi ngoài đô thị z=100 : Kích thước 200x320cm;

Kích thước cột đỡ biển báo chỉ hướng: Do biển báo có kích thước lớn nên khi lắp biển báo I.441 thường cần lắp trên 2 cột đỡ hoặc được lắp trên Cột cần vươn có kích thước lớn.

Đối với biển báo chỉ hướng có kích thước 100x160cm thì cột đỡ thường có chiều dài L=3.5m trở lên

Đối với biển báo chỉ hướng có kích thước 150x240cm thì cột đỡ thường có chiều dài L=4m trở lên

BẢN VẼ BIỂN BÁO CHỈ HƯỚNG ĐƯỜNG I.414

Trong bản vẽ thiết kế của biển chỉ hướng có thể hiện các nội dung :

• Vật liệu cấu thành biển báo :

+ Chiều dày tấm tôn / tấm hợp kim nhôm

+ Loại  màng phản quang

• Các chi tiết về khung xương gia cường (nếu có)
• Chiều dày, đường kính và chiều cao của cột đỡ
• Nội dung , các địa danh và khoảng cách

Biển báo chỉ hướng I414 - tại dự án Đồng Tháp - bước lên maket trước khi cắt nội dung

Để tải bản vẽ Autocad của biển báo chỉ hướng vui lòng => Tại đây

QUỲNH NGA – ĐƠN VỊ SẢN XUẤT VÀ LẮP ĐẶT BIỂN BÁO CHỈ HƯỚNG CHẤT LƯỢNG TRÊN TOÀN QUỐC

Bạn nên mua biển báo chỉ hướng đường tại Công ty Quỳnh Nga vì những lý do sau:

• Kinh nghiệm lâu năm: Chúng tôi là một đơn vị có kinh nghiệm hoạt động lâu năm trong lĩnh vực cung cấp thiết bị giao thông. Điều này đảm bảo chất lượng và sự chuyên nghiệp trong mỗi sản phẩm chúng tôi cung cấp.
• Chất lượng và tiêu chuẩn: Biển báo của chúng tôi được sản xuất bằng những nguyên vật liệu chất lượng cao và đáp ứng các tiêu chuẩn quy định. Điều này đảm bảo tính bền vững và độ sắc nét của biển báo trong mọi điều kiện thời tiết.
• Giá cả hợp lý: Chúng tôi cam kết giá bán hợp lý so với mặt bằng chung trên thị trường. Đặc biệt, khách hàng mua số lượng lớn sẽ được hưởng giá ưu đãi. Chúng tôi luôn nỗ lực để đem lại giá trị tốt nhất cho khách hàng.
• Giao hàng nhanh chóng: Chúng tôi cam kết giao hàng tận nơi nhanh chóng và đúng hẹn trên toàn quốc. Đội ngũ nhân viên chuyên nghiệp và hệ thống vận chuyển hiện đại của chúng tôi sẽ đảm bảo bạn nhận được sản phẩm một cách nhanh nhất.
• Bảo hành lâu dài: Chúng tôi cung cấp chế độ bảo hành sản phẩm hợp lý và lâu dài. Chúng tôi cam kết đồng hành cùng bạn trong suốt quá trình sử dụng biển báo chỉ hướng đường.

Thi công biển bao chỉ hướng đường tại Đắk lắk

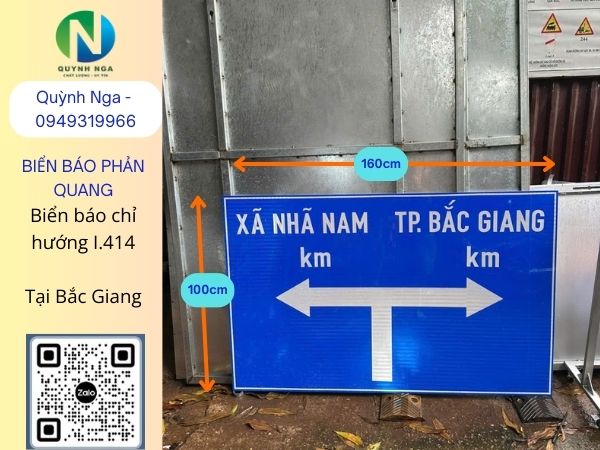

Biển báo chỉ hướng I.414 tại Bắc Giang

Nếu bạn có nhu cầu mua biển báo chỉ hướng đường, hãy liên hệ với chúng tôi qua Hotline: 0949371803 để được tư vấn và cung cấp sản phẩm nhanh chóng. Chúng tôi xin chân thành cảm ơn!
