Công ty An toàn đường bộ Quỳnh Nga là đơn vị chuyên gia công và lắp đặt biển báo giao thông, Lan can cầu, Hộ lan phòng hộ, thi công sơn kẻ đường và các thiết bị an toàn giao thông khác uy tín, chất lượng trên toàn quốc.
Đối với những biển báo lớn ở các tuyến Cao tốc, quốc lộ có tốc độ thiết kế cao thì cần được lắp đặt bởi những cột đỡ biển báo lớn. Mời các bạn cùng Quỳnh Nga tìm hiểu bài viết sau về định nghĩa, bản vẽ và báo giá của cột cần vươn nhé!

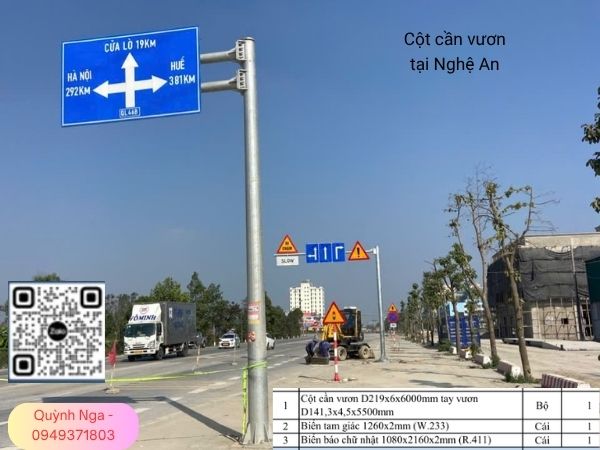

Những biển báo có kích thước lớn Như biển báo chỉ dẫn (Biển báo chỉ hướng đường I.414), biển báo hiệu lệnh hay đèn tín hiệu được lắp trên những kết cấu, cột biển báo lớn, có tay vươn ra phía trên phần đường xe chạy để người điều khiển phương tiện thuận lợi và dễ dàng quan sát. Đó là Cột cần vươn
Nếu kết cấu, cột biển báo được lắp đặt gồm trụ 2 bên đường, phần kết ở phần xe chạy thì gọi là giá long môn
Một số yêu cầu kỹ thuật được quy định chi tiết tại Quy chuẩn 41/2019:
Khi thiết kế cột cần vươn, giá long môn thì cần chịu được các yếu tố:
Khi thiết kế và thi công lắp đặt cần chú ý vị trí lắp đặt :
XEM THÊM :
Một số thông số kỹ thuật:
Để tải File bản vẽ => Tại đây
Ghi chú:
Dung sai và yêu cầu về vật liệu:
Thống kê khối lượng cột tay vươn D219.10 cao 6.7m, tay vươn 7.52m
|
STT |
Loại thép |
Kích thước |
Tên cấu kiện |
Số lượng |
T.L Đơn vị |
Chiều dài (m) |
Khối lượng |
|
1 |
Thép ống |
219,10 x 8mm |
Cột |
1 |
42,35 |
6,7m |
283,745 |
|
2 |
141,3 x 6,55mm |
Tay vươn |
2 |
21,76 |
7,52m |
163,6352 |
|
|
3 |
D114,3 x 4,78mm |
thanh dọc |
3 |
12,9 |
2,02m |
17,37 |
|
|
4 |
Thép tấm |
650x650x20 |
Bích chân cột |
1 |
66,33 |
1 cái |
66,33 |
|
5 |
D342x14 |
bích tay vươn |
4 |
10,09 |
4 cái |
40,36 |
|
|
6 |
150x250x8 |
Sườn gia cường chân cột |
8 |
2,63 |
8 cái |
18,88 |
|
|
7 |
100x200x6 |
Sườn gia cường tay vươn |
32 |
0,94 |
32 cái |
30,08 |
|
|
8 |
D323x5 |
Nắp bịt đầu cột |
1 |
1,48 |
1 cái |
1,48 |
|
|
9 |
D168,3x5 |
Nắp bịt đầu tay vươn |
4 |
0,62 |
4 cái |
2,48 |
|
|
10 |
1920x40x4 |
Lập là định vị bulon |
2 |
2,14 |
|
4,82 |
|
|
11 |
|
Bulon liên kết M16x60mm |
|
16 |
|
|
|
|
12 |
|
Bulon neoM30, L=1100mm |
|
8 |
|
|
|
|
|
|
Tổng cộng |
|
|
|
|
629,18 |
Như vậy, một cột tay vươn D219.10 nặng khoảng 630kg (chưa tính phần biển báo và bulon neo).
XEM THÊM :
Báo giá vật tư Cột cần vươn và giá long môn phụ thuộc cơ bản vào 3 yếu tố:
Giá gia công dao động từ 38.500d/kg đến 44.500/ kg
(Báo giá chưa bao gồm VAT và phần biển báo, bulon neo)
| TT | Hạng mục | ĐVT | Số lượng | Đơn giá | Thành Tiền |
| Trọn bộ cột cần vươn | |||||
| 1 | Cột cần vươn sản xuất theo bản vẽ thiết kế | Bộ | 6 | 27.950.000 | 167.700.000 |
| 2 | Bulong M18x100mm | Bộ | 96 | 24.700 | 2.371.200 |
| 3 | Cụm bulong móng M24*1500*12 bộ/ cụm | Cụm | 6 | 4.914.000 | 29.484.000 |
| 4 | Bộ biển báo cần vươn KT 1800x2160mm | Bộ | 4 | 9.035.000 | 36.140.000 |
| CỘNG | 235.695.200 | ||||
| THUẾ VAT 10% | 23.569.520 | ||||
| TỔNG CỘNG | 259.264.720 | ||||
Bảng báo giá trên cho bộ giá Long môn có bản vẽ kèm theo sau đây
ĐỂ TẢI BẢN VẼ CAD GIÁ LONG MÔN => TẠI ĐÂY
Đến với Quỳnh Nga, bạn sẽ được tư vấn nhiệt tình nhất với những sản phẩm thiết bị an toàn giao thông chất lượng nhất thị trường
Các sản phẩm bên Quỳnh Nga đều có chứng chỉ chất lượng, chứng chỉ nguồn gốc xuất xứ đầy đủ và rõ ràng. Các nguồn vật liệu đầu vào như thép hay màng phản quang chúng tôi đều lấy của những đơn vị uy tín và chất lượng cao, đạt chuẩn yêu cầu thiết kế
XEM THÊM :
Cột cần vươn có tải trọng bản thân khá lớn nên khi lắp đặt cần có cẩu chuyên dụng, tải trọng và chiều dài cần đủ dài để thao tác. Cần chú ý các biện pháp an toàn cẩn thận trong quá trình lắp đặt
Phần bulon móng cần được thi công lắp đặt trước, đợi bê tông móng đạt cường độ theo yêu cầu thiết kế mới tiến hành lắp đặt phần cột
Phần biển báo thường được lắp đặt vào tay vươn chắc chắn trước khi cẩu lắp cột
