BIỂN BÁO HẠN CHẾ CHIỀU CAO P.117 VÀ TĨNH KHÔNG THỰC TẾ W.239B

Trên các con đường, cầu cảng và hầm giao thông, không chỉ độ rộng và trọng tải mà chiều cao cũng đóng vai trò quan trọng để đảm bảo an toàn cho mọi phương tiện. Để thông báo về hạn chế chiều cao và cấm các loại xe có chiều cao vượt quá giới hạn, biển báo P.117 đã trở thành một người bạn đồng hành đáng tin cậy trên các tuyến đường của Việt Nam.

Hãy cùng An toàn đường bộ Quỳnh Nga tìm hiểu sâu hơn về biển báo Hạn chế chiều cao P.117 và tầm quan trọng của nó trong bài viết này.

HÌNH ẢNH VÀ Ý NGHĨA BIỂN BÁO HẠN CHẾ CHIỀU CAO P.117

• Thuộc nhóm : Biển báo cấm
• Hình dạng : Hình tròn
• Màu sắc và đặc điểm nhận biết : Nền trắng, viền đỏ và nội dung có ký hiệu và số màu đen (có số liệu ghi rõ giới hạn chiều cao tối đa được cho phép, thường là đơn vị mét)
• Ý nghĩa :

+ Mục đích chính của biển báo P.117 là cung cấp thông tin cho các tài xế về giới hạn chiều cao tối đa mà các phương tiện đi qua đoạn đường đó có thể đáp ứng mà không gặp trở ngại. Biển báo này giúp tài xế đánh giá rủi ro và chọn lựa tuyến đường phù hợp để tránh việc va chạm hoặc bị kẹt lại.

+ Biển này có hiệu lực cấm các loại xe, bao gồm cả xe cơ giới và xe thô sơ, có chiều cao vượt quá giá trị được ghi trên biển đi qua, bao gồm cả các loại xe được ưu tiên theo quy định. Chiều cao được tính từ mặt đường, mặt cầu => điểm cao nhất của hàng hoặc xe.

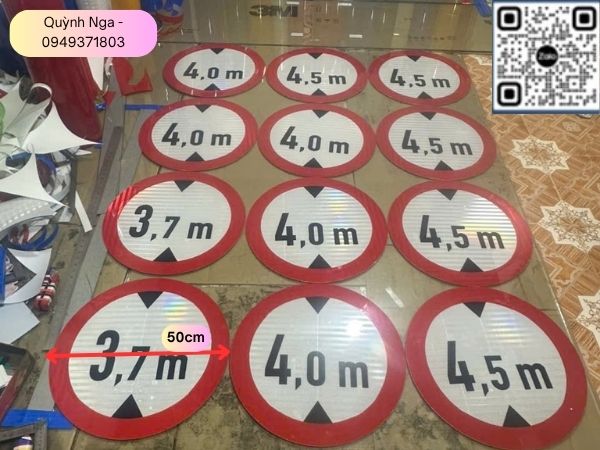

Kích thước và hình ảnh biển báo hạn chế chiều cao P.117

Ý NGHĨA BIỂN BÁO CHIỀU CAO TĨNH KHÔNG THỰC TẾ W.239B

• Khi chiều cao an toàn vượt qua 5,5 m, không cần đặt biển W.239(a,b), trừ khi có yêu cầu khai thác đặc biệt đối với các đoạn đường. Chiều cao an toàn được xác định từ điểm võng tĩnh thấp nhất ở trạng thái võng cực đại đến điểm cao nhất của công trình, trừ đi chiều cao phóng điện an toàn theo cấp điện.
• Chiều cao tĩnh không thực tế là khoảng cách từ điểm thấp nhất của chướng ngại vật => từ điểm cao nhất của mặt đường. Biển báo P.117 được đặt để cảnh báo và giới hạn việc đi lại của các phương tiện có chiều cao vượt quá giới hạn đó.
• Tuy nhiên, khi chiều cao an toàn của công trình vượt qua 5,5 m (>5.5m) , chúng ta không cần đặt biển báo W.239(a,b), trừ khi có yêu cầu đặc biệt liên quan đến khai thác đường. Trong trường hợp này, việc xác định và tuân thủ các quy định về chiều cao an toàn là cực kỳ quan trọng để đảm bảo an toàn và hiệu quả trong việc vận hành các công trình giao thông.

Kích thước và hình ảnh Biển báo W.239B Chiều cao tĩnh không thực tế

XEM THÊM :

• Biển báo giao nhau với đường ưu tiên W.208
• Biển báo chỉ hướng đường I.414

LƯU Ý VỀ SỐ LIỆU GHI TRONG BIỂN BÁO HẠN CHẾ CHIỀU CAO P.117 VÀ BIỂN BÁO W.239

• Con số ghi trong biển báo P.117 là khoảng cách từ điểm cao nhất của mặt đường đến điểm thấp nhất của chướng ngại vật vượt (hầm, đèo…) qua đường “chiều cao tĩnh không”. Sau đó, ta trừ đi 0,5 m và làm tròn đến 0,1 m theo hướng tăng

Ví dụ:  nếu chiều cao thực tế là 3,65 m, trị số ghi trên biển sẽ là 3,65 - 0,5 = 3,15 làm tròn = 3,2 m.

• Đối với các vị trí trên đường có chiều cao tĩnh không dưới 4,75 m, chúng ta đặt biển P.117 cùng với biển W.239b (Chiều cao tĩnh không thực tế).
• Đối với các vị trí có chiều cao tĩnh không từ 4,75m => đến 5,5 m, cũng như các vị trí không giới hạn chiều cao tĩnh không trên đường dân sinh như cống, hầm chui dân sinh, chúng ta chỉ cần sử dụng biển báo W.239b để cảnh báo về chiều cao tĩnh không thực tế của những điểm bị hạn chế đó. Tuy nhiên, đối với các vị trí có chiều cao tĩnh không vượt quá 5,5 m, không cần phải đặt biển báo.

Như vậy, việc đặt các biển báo P.117 và W.239b phụ thuộc vào giá trị chiều cao tĩnh không của từng vị trí trên đường, nhằm đảm bảo an toàn và cung cấp thông tin chính xác cho các tài xế khi đi qua những đoạn đường có hạn chế chiều cao.

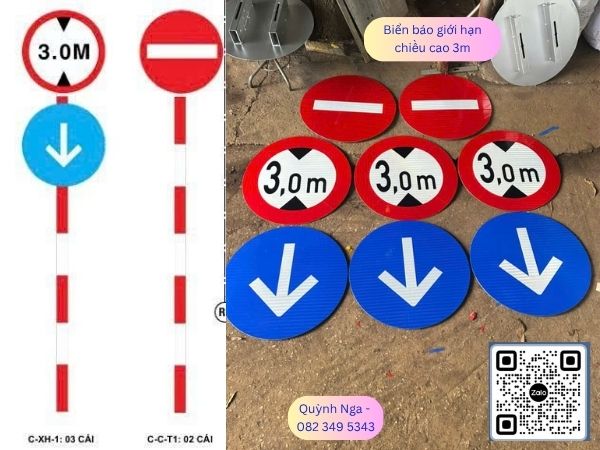

Hình ảnh biển báo hạn chế chiều cao 3.3m

KÍCH THƯỚC BIỂN BÁO HẠN CHẾ CHIỀU CAO P.117 VÀ BIỂN BÁO W.239

P.117 thuộc nhóm biển báo tròn nên có các kích thước đường kính biển tương ứng :

• D=70 với đường đô thị
• D=87.5 với đường thông thường
• D=126 với đường ngoài đô thị
• D=140 với đường Cao tốc

W.239 thuộc nhóm biển báo tam giác nên có các kích thước cạnh biển tương ứng :

• A=70 với đường đô thị
• A=87.5 với đường thông thường
• A=126 với đường ngoài đô thị
• D=140 với đường Cao tốc

QUỲNH NGA ĐƠN VỊ CHUYÊN SẢN XUẤT BIỂN BÁO HẠN CHẾ CHIỀU CAO P.117 VÀ BIỂN BÁO W.239

Công ty Quỳnh Nga là một đơn vị chuyên sản xuất biển báo trong đó có biển hạn chế chiều cao P.117 và biển báo W.239. Chúng tôi cam kết cung cấp các biển báo chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn và quy định của Việt Nam về an toàn giao thông.

Với sự am hiểu sâu sắc về các quy định và yêu cầu về hạn chế chiều cao, chúng tôi tạo ra những biển báo chính xác và rõ ràng, giúp tài xế nhận biết và tuân thủ các hạn chế về chiều cao trên các tuyến đường.

Ngoài ra, chúng tôi cũng nhận đặt hàng và tư vấn về thiết kế biển báo phù hợp với yêu cầu của từng dự án cụ thể. Đội ngũ kỹ thuật và nhân viên tận tâm của chúng tôi sẽ đảm bảo rằng các biển báo được sản xuất và lắp đặt đúng tiêu chuẩn, góp phần tăng cường an toàn và thông tin cho giao thông.

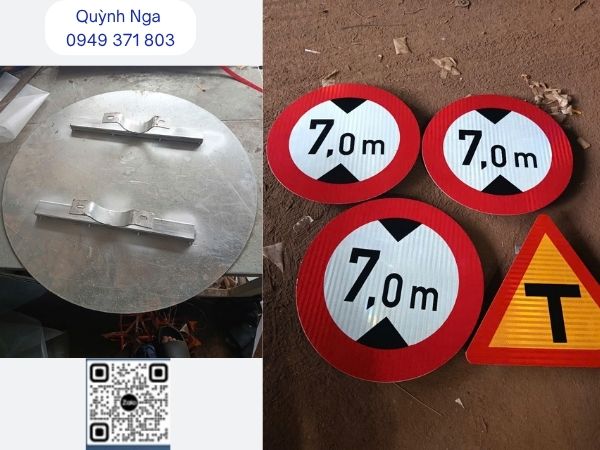

Cột đỡ biển báo hạn chế chiều cao P.117

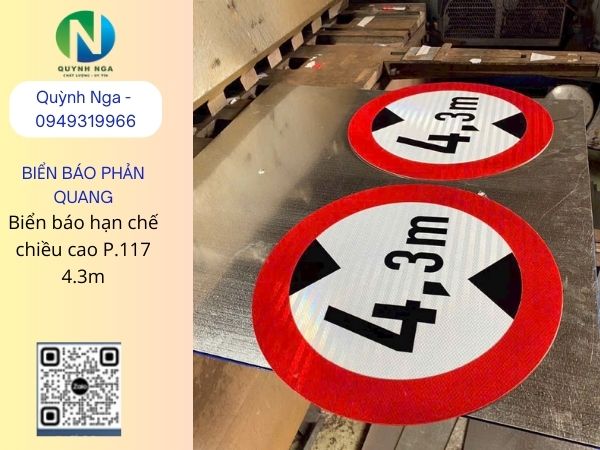

Biển báo hạn chế chiều cao P.117 tại xưởng Quỳnh Nga

Hãy liên hệ với chúng tôi để được tư vấn và đặt hàng các biển báo giao thông, lan can cầu và hộ lan tôn sóng... các loại  chất lượng cao, đáng tin cậy và phù hợp với nhu cầu của bạn.

Hotline : 0949.371.803

An toàn đường bộ Quỳnh Nga trân trọng cảm ơn!
