TRỤ ĐẢO GIAO THÔNG VÒNG XUYẾN DI ĐỘNG

Trụ đảo giao thông di động vòng xuyến là một sản phẩm thiết bị giao thông được sản xuất Bởi công ty TNHH VT và An Toàn đường bộ Quỳnh Nga

Ngoài trụ đảo, các sản phẩm chủ lực của Quỳnh Nga như Biển báo, Hộ lan, Lan can cầu và Khe co giãn, các thiết bị an toàn giao thông khác

Có những lý do chia sẻ bài viết cũng đơn giản : Hôm nay có khách hàng đặt 106 cái trụ đảo giao thông theo Bản vẽ thiết kế. Vậy nên mình chia sẻ một vài thông tin cho các bạn cùng tìm hiểu nhé!

Quỳnh Nga - đơn vị sản xuất Đảo giao thông di động vòng xuyến uy tín, chất lượng trên toàn quốc

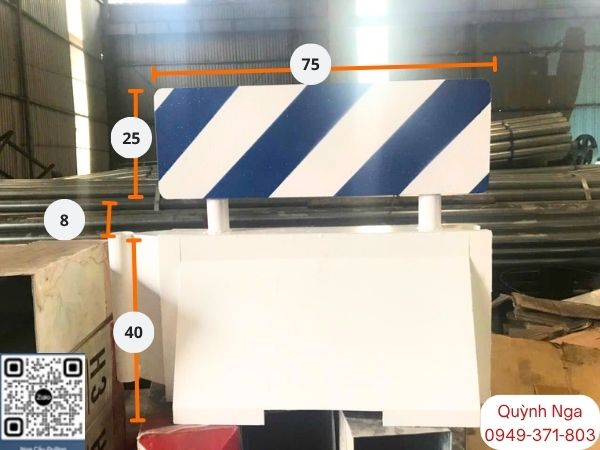

Kích thước trụ đảo giao thông

TRỤ ĐẢO GIAO THÔNG VÒNG XUYẾN DI ĐỘNG LÀ GÌ?

Tại các vòng xuyến, nơi giao nhau của nhiều tuyến đường, dể điều hướng, dẫn dòng phương tiện tránh các xung đột, Ta sử dụng Trụ đảo giao thông vòng xuyến và biển báo Nơi giao nhau chạy theo vòng xuyến R.303

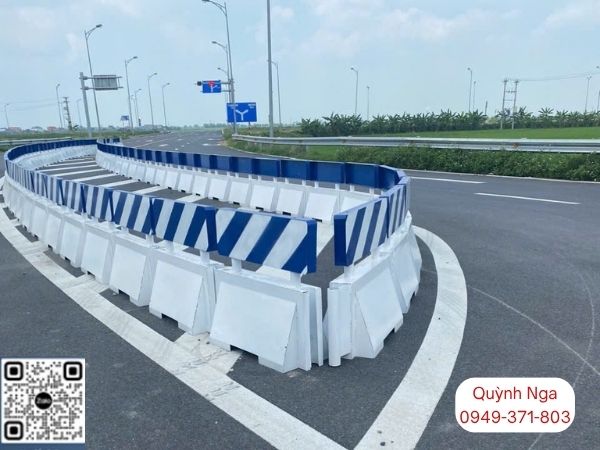

Ngoài ra, tại các  tuyến đường cong, đường thẳng hoặc các vị trí giao thông nguy hiểm, cần phân luồng giao thông dạng di động cũng có thể sử dụng trụ đảo di động

Ưu điểm:

• Dễ thi công và lắp đặt tại Công trường
• Dễ dàng di chuyển khi cần thay đổi
• Sản phẩm bền với thời gian do được làm bằng các vật liệu thép chống ăn mòn
• Hiệu quả cao trong điều hòa dòng phương tiện
• Kết hợp với vườn hoa, chậu cảnh tạo nên tính mỹ quan, làm đẹp và an toàn thêm cho các con đường, đặc biệt tại các đô thị

Hình ảnh Trụ đảo giao thông hình xuyến tại Bà Rịa- Vũng Tàu

Lắp đặt tại Vòng xuyến Công Trình Lào Cai

Trụ đảo giao thông tập kết tại công trình Phú Thọ

Xem thêm:

• Biển báo giao thông là gì?
• Dải phân cách bằng thép

CẤU TẠO VÀ BẢN VẼ TRỤ ĐẢO GIAO THÔNG

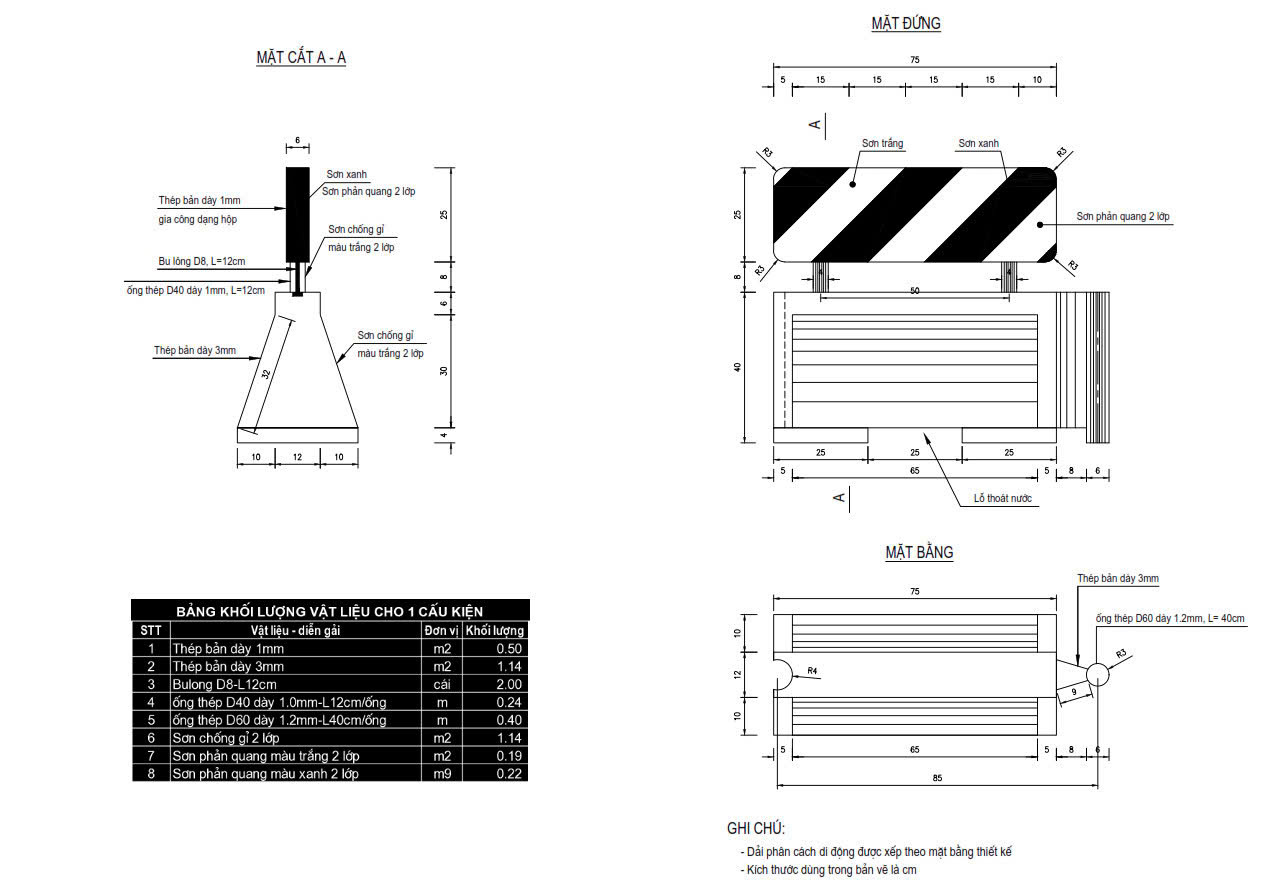

Bản vẽ trụ đảo giao thông vòng xuyến

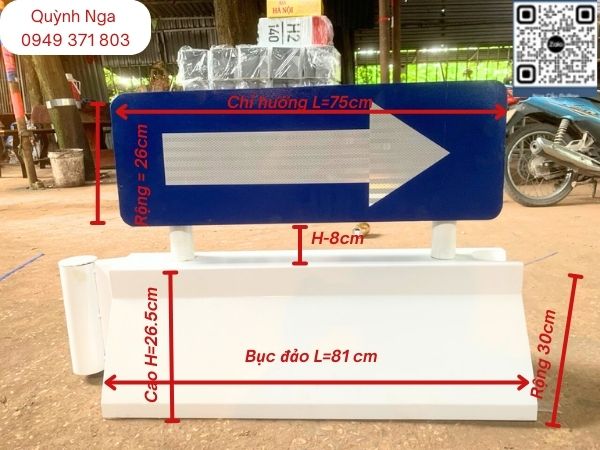

Thông số kỹ thuật: Trụ đảo bao gồm 2 phần : Phần chân và phần tấm bảng dẫn hướng

Phần tấm bảng dẫn hướng

• Hình chữ nhật Kích thước 75x25cm,
•  Nền màu trắng, mũi tên chỉ hướng màu xanh
•  Có thể dùng vật liệu sơn hoặc Dán màng phản quang để dễ nhận biết vào ban đêm.
• Vật liệu tôn kẽm dày 1-2mm

Phần chân trụ đảo :

• Hình chữ nhật Kích thước 81x28cm,
•  Sơn chống rỉ màu trắng
• Thép tấm dày 2-3mm
• Phần chân trụ đảo và tấm dẫn hướng được liên kết với nhau bởi ống thép D40, L=8cm, Bulon D8, L=12cm

Bản vẽ chi tiết chân trụ đảo giao thông di động

Mẫu trụ đảo giao thông dùng để làm dải phân cách di động - Trắng đỏ

Quỳnh Nga đã cung cấp nhiều Sản phẩm này cho Các công trình khắp cả nước. Trong quá trình tư vấn, báo giá và sản xuất, chúng tôi có tập hợp lại các bản vẽ. Nếu bạn không tại được, vui lòng liên hệ Quỳnh Nga để được hỗ trợ kịp thời

Để Tải bản Một số loại Trụ đảo giao thông  TẠI ĐÂY

=> Xem thêm:

• Bản vẽ Cad Hộ lan tôn sóng
• Bản vẽ Cad Lan can cầu đường

TRỤ ĐẢO GIAO THÔNG DI ĐỘNG ĐƯỢC LẮP ĐẶT NHƯ THẾ NÀO?

Các trụ đảo được lắp ghép với nhau bằng chốt nối âm dương

Mặt bằng đế thể hiện các chi tiết để lắp ghép vào nhau của trụ đảo di động

Cách lắp đặt 2 tấm trụ đảo với nhau

Phần dương là ống thép D30mm, L=28cm (Bằng chiều cao phần chân đảo), Phần âm là hơn nửa phần ống thép D35.5mm, sao cho khi lắp đặt phần âm và dương khớp với nhau, các trụ đảo có thể xoay được các hướng trong phạm vi cho phép khi ghép nối thành Đảo hình tròn, hoặc Đảo đường thẳng, đường cong

Việc lắp đặt thì không hề khó, nhưng khi sản xuất sản phẩm phải đạt kích thước chuẩn xác. Một số đơn vị không chuyên thường làm lỗi ở chi tiết này

Đối với dạng xếp hình tròn, vòng kín thì mặt dẫn hướng có thể dùng loại 1 mặt; Đối với đặt các vị trí đường cong, đường thẳng để dẫn hướng thì Nên dùng mặt hướng hướng 2 mặt

Ở bản vẽ trên, là loại dùng cho vòng xuyến tròn, nên Trụ đảo có 2 mặt dẫn hướng

=>XEM THÊM:

Biện pháp thi công Biển báo giao thông

Biện pháp thi công sơn vạch kẻ đường

QUỲNH NGA – ĐƠN VỊ SẢN XUẤT TRỤ ĐẢO GIAO THÔNG HÌNH XUYẾN DI ĐỘNG UY TÍN CHẤT LƯỢNG

Các sản phẩm do Quỳnh Nga cung cấp và sản xuất đều có chứng chỉ xuất xưởng và chứng chỉ chất lượng đầy đủ

Các dự án lớn hay nhỏ trên toàn quốc QUỳnh Nga đều hỗ trợ vận chuyển tới tận chân công trình

Giá của Trj đảo giao thông di động phụ thuộc vào những yếu tố nào?

• Bản vẽ thiết kế của từng dự án : Kích thước dài, ngắn khác nhau, Bề dày tôn khác nhau, Mặt chỉ hướng có vật liệu sơn hay vật liệu màng phản quang là những yếu tố ảnh hưởng lớn nhất đến giá thành của trụ đảo
• Trụ đảo 1 mặt hay 2 mặt dẫn hướng
• Vị trí công trình gần hay xa

Báo giá trụ đảo giao thông di động loại đơn giản nhất có giá : 980.000d/ bộ

Báo giá trên chưa bao gồm VAT, Quỳnh Nga có những chính sách chiết khấu hoặc miễn phí vận chuyển tùy từng số lượng mà bạn đặt

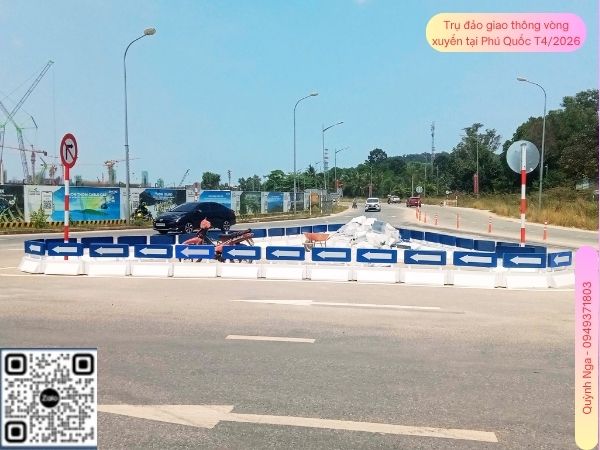

Vận chuyển trụ đảo giao thông di động tới chân công trình Phú Quốc, tinh Kiên Giang

Một loại trụ đảo giao thông di động được lắp đặt tại Quảng Trị

Gia công trụ đảo giao thông cho dự án tại Lào Cai

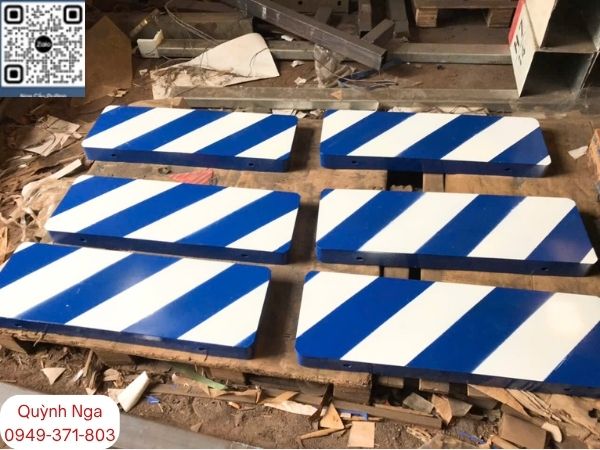

Mũi tên chỉ hướng sơn xanh dương và dán mũi tên phản quang 3M-3900

Trụ đảo Quỳnh Nga tại xưởng gia công tại Hà Nội

Trụ đảo giao thông tại Dự Án Hải Phòng

Là sản phẩm không có nhiều đơn vị sản xuất được, vì vậy các đơn vị khi lựa chọn đơn vị cung cấp cần chú ý lựa chọn đơn vị uy tín trên thị trường như An Toàn Đường Bộ Quỳnh Nga

Quỳnh Nga là đơn vị chuyên sản xuất Biển báo giao thông, cung cấp các loại dải phân cách, cọc tiêu, Các sản phẩm cơ khí giao thông như Lan can cầu , Hộ Lan tôn sóng, Lưới chắn rác …. Uy tín, chất lượng đạt tiêu chuẩn dự án trên toàn quốc

Trên đây là những thông tin mà Quỳnh Nga chia sẻ. Không biết có giúp ích cho quý khách hàng và các bạn không?

Nếu cần tư vấn, và báo giá, Vui lòng kết nối với Quỳnh Nga nhé – 0949.371.803
