KÍCH THƯỚC BIỂN BÁO TÊN CẦU I.439

Sáng nay Quỳnh Nga có nhận được Bản vẽ của một công trình, có hạng mục Biển báo tên cầu, tuy nhiên lại không ghi rõ kích thước.

Quỳnh Nga tư vấn cho khách hàng về các nội dung : Quy định như thế nào, Kích thước ra sao là hợp lý với biển báo tên cầu

Mời các bạn và Quý khách hàng cùng tìm hiểu KÍCH THƯỚC BIỂN BÁO TÊN CẦU I439 cùng Quỳnh Nga nhé!

Quỳnh Nga - đơn vị sản xuất biển báo tên cầu I439 uy tín, chất lượng trên toàn quốc

BIỂN BÁO TÊN CẦU LÀ GÌ?

Mã biển : I.439

Nội dung : Tên cầu, để chỉ các thông tin về cầu (Cầu bắc qua sông hoặc cầu đi bộ…)

Biển báo tên cầu thuộc nhóm biển báo chỉ dẫn, có dạng hình chữ nhật, thuộc hệ thống biển báo báo hiệu giao thông, được quy định tại Quy chuẩn 41/2019

Khi nào thì cầu cần đặt biển I.439?

• Khi chiều dài cầu L> 30m
• Khi chiều dài cầu L<=30m, có tên gắn với địa danh lịch sử, địa danh văn hóa

Để phục vụ công tác Quản lý cầu, thì ngoài thông tin tên cầu có thể bổ sung các thông tin khác như:

• Tên cầu
• Lý Trình làm tròn đến m
• Tên hoặc số hiệu đường
• Tải trọng thiết kế
• Chiều dài cầu
• Chiều rộng của cầu

Vị trí  nào thì đặt biển Tên cầu là hợp lý và đúng quy định? Đơn vị thiết kế và  thi công lắp dựng biển báo cần chú ý:

• Về phía hướng phải theo hướng đến, Biển được đặt 2 cầu cầu cách mố 10m

Biển tên cầu được Quỳnh Nga sản xuất tại DT.964, tỉnh Kiên Giang

KÍCH THƯỚC BIỂN BÁO TÊN CẦU I.439

Kích thước biển báo tên cầu I 439 theo từng loại đường

Theo quy định chi tiết ở bảng trên thì:

• Nếu loại đường đô thị : Kích thước 45x90cm; Chiều cao chữ tên cầu là =2.4x5 = 12cm
• Nếu loại đường thông thường : Kích thước 67.5cm x 135cm; Chiều cao chữ tên cầu là =2.4x7.5 = 18cm
• Nếu đường đôi ngoài đô thị : Kích thước 90x180cm; Chiều cao chữ tên cầu là =2.4x7.5 = 24cm

XEM THÊM :

1. Cột Biển báo giao thông
2. Biển báo chỉ dẫn giao thông

MỘT SỐ LƯU Ý VÀ BẢN VẼ BIỂN BÁO TÊN CẦU

• Đối với loại kích thước biển báo tên cầu là 45x90 thì cột đỡ biển báo có thể dùng loại 1 cột cho 1 biển
• Đối với loại kích thước biển báo 67.5x135cm hoặc 90x180cm là loại biển lớn, khi sản xuất biển báo cần có khung xương phía sau, Cần lắp 2 cột biển báo / biển
• Lý trình ghi trên Biển tên cầu có thể ghi Lý trình của cầu, hoặc Lý trình tại vị trí đặt biển

Bản vẽ chi tiết cấu tạo và lắp đặt Biển báo tên cầu tại Dự án Kiên Giang

Thông số kỹ thuật cơ bản:

• Kích thước : 675x1350mm
• Chiều dày biển báo 1.5mm, có xương sắt gia cường
• Màng phản quang sử dụng phù hợp Tiêu chuẩn 7887 , loại 3M-3900
• Trụ đỡ biển báo D90, sơn trắng đỏ
• Bê tông chân cột mác M200
• Nội dung tên biển : Như bản vẽ thiết kế
• Cầu Nguyễn Văn Chiêm

Một số BIển báo tên cầu độc lạ ở Việt Nam

Biển báo tên cầu - Cầu Dâm trên QL29 tỉnh Phú Yên

Cầu Xẻo Bướm tại Kiên Giang và Cầu Kéo Háng tại Cao Bằng

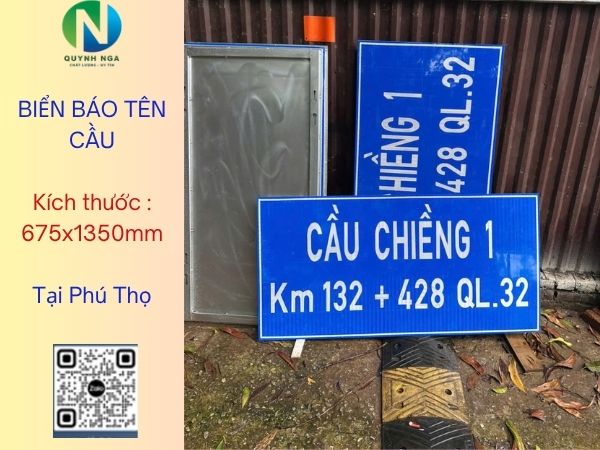

Biển báo tên cầu kích thước 675x1350mm tại dự án QL32 Phú Thọ

XEM THÊM :

1. Biện pháp thi công Biển báo giao thông
2. Báo giá Biển báo giao thông


QUỲNH NGA – ĐƠN VỊ SẢN XUẤT VÀ LẮP ĐẶT BIỂN BÁO TÊN CẦU

Công ty Quỳnh Nga chuyên cung cấp các thiết bị an toàn giao thông uy tín, chất lượng trên toàn quốc. Các sản phẩm như : Biển báo tên cầu, Biển báo giao thông các loại, Lan can cầu đường, Hộ lan tôn sóng, khe co giãn, cọc tiêu, gương cầu lồi… các các thiết bị giao thông khác

Báo giá biển báo tên cầu kích thước 45x90cm : 650.000d/ biển

Báo giá trên chưa bao gồm VAT. Tùy thuộc vào số lượng Quỳnh Nga sẽ có những chính sách về giá cũng như chiết khấu tới quý khách hàng

Các dự án lớn, nhỏ trên cả nước chúng tôi đều tư vấn và báo giá 24/7

Tại Quảng Nam Đà Nẵng

Biển báo tên cầu:  cầu Khe Gai, tại tỉnh Quảng Nam

Tại Khánh Hòa, Bình Dương, Cần Thơ, Kiên Giang....

Biển báo giao thông tại khánh hòa

Cần Tư Vấn, Báo giá về các sản phẩm thiết bị an toàn giao thông chất lượng và uy tín, Quý khách hàng và các bạn vui lòng liên hệ hotline của chúng tôi nhé - 0949.371.803
