Biển Tên Đường Dây Điện Lực - Quy Định Và Cấu Tạo

Hệ thống điện lưới đóng vai trò vô cùng quan trọng trong đời sống hiện đại, cung cấp năng lượng cho các hoạt động sản xuất, kinh doanh và sinh hoạt của con người. Để đảm bảo hệ thống điện lưới hoạt động an toàn, hiệu quả, việc quản lý và vận hành các đường dây điện cần được thực hiện một cách khoa học và bài bản. Biển tên đường dây điện lực là một công cụ thiết yếu trong việc quản lý hệ thống điện lưới, giúp phân biệt các đường dây điện khác nhau, cung cấp thông tin về đường dây điện cho người đọc.

Trong bài viết này, hãy cùng Quỳnh Nga tìm hiểu về biển tên đường dây điện lực, nội dung bài viết bao gồm:

• Biển tên đường dây điện lực là gì? Ý nghĩa
• Vai trò của biển tên đường dây điện lực
• Vị trí lắp đặt và kích thước biển tên đường dây điện lực
• Đặt mua biển tên đường dây điện lực tại Quỳnh Nga

BIỂN TÊN ĐƯỜNG DÂY ĐIỆN LỰC LÀ GÌ? Ý NGHĨA

Biển tên đường dây điện lực là một biển báo được lắp đặt trên các cột điện, giá đỡ hoặc trạm biến áp để cung cấp thông tin về đường dây điện. Biển tên đóng vai trò quan trọng trong việc quản lý, vận hành hệ thống điện lưới, đảm bảo an toàn cho người dân và nâng cao hiệu quả sử dụng năng lượng điện.

Nội dung của biển tên đường dây:

• Tên đường dây: ghi theo quyết định phê duyệt Dự án đầu tư xây dựng công trình. Nếu tên đường dây có 2 điểm đầu và điểm cuối là hai trạm điện, ghi Điểm đầu - Điểm cuối.

• Tên mạch đường dây: Điểm đầu (tên trạm điện) - Điểm cuối (tên trạm điện).  Tùy thuộc vào số mạch đường dây trên một cột,bố trí một hoặc nhiều tên mạch đường dây trên cùng một biển tên theo nguyên tắc vị trí (trên, dưới, phải, trái) của từng mạch được thể hiện tương ứng với vị trí (trên, dưới, phải, trái) của biển tên

• Sơ đồ thứ tự pha: Vị trí các pha (A, B, C) của từng mạch đường dây thể hiện ngay dưới tên mạch đường dây, thuận theo hướng đường dây theo nguyên tắc (trên, giữa, dưới, phải, trái) tương ứng vị trí bố trí pha trên cột (trên,giữa, dưới, phải, trái)

• Mũi tên chỉ hướng đường dây: Bố trí ngay dưới tên đường dây, chiều của mũi tên là chiều từ điểm đầu đến điểm cuối của đường dây

Biển tên đường dây điện lực và Bảng phân mạch

Biển phân mạch đường dây điện là gì?

Biển phân mạch là loại biển báo dùng để xác định rõ từng đường dây điện trong hệ thống lưới điện, đặc biệt tại các trạm biến áp. Biển thường được gắn tại vị trí đầu vào hoặc đầu ra của thiết bị như máy cắt, dao cách ly, tủ phân phối… nhằm giúp nhân viên vận hành dễ dàng nhận diện và thao tác đúng với từng phân đoạn đường dây. Nội dung biển thường bao gồm:

• Tên đường dây (ví dụ: ĐZ 471, ĐZ 172)

• Cấp điện áp (22kV, 110kV…)

• Ký hiệu thiết bị liên quan (MC, DCL…)

• Mã số phân mạch theo quy định vận hành

Biển thứ tự pha A, B, C

Biển thứ tự pha là biển báo dùng để xác định rõ vị trí từng pha điện trong hệ thống ba pha. Biển này thường được gắn tại các điểm đấu nối, đầu cáp, hoặc trên thanh cái của trạm biến áp. Việc xác định đúng thứ tự pha A, B, C là cực kỳ quan trọng để đảm bảo:

• Đồng bộ pha khi đấu nối thiết bị

• Tránh hiện tượng đảo pha gây hư hỏng thiết bị

• Đảm bảo an toàn khi thao tác và kiểm tra điện áp

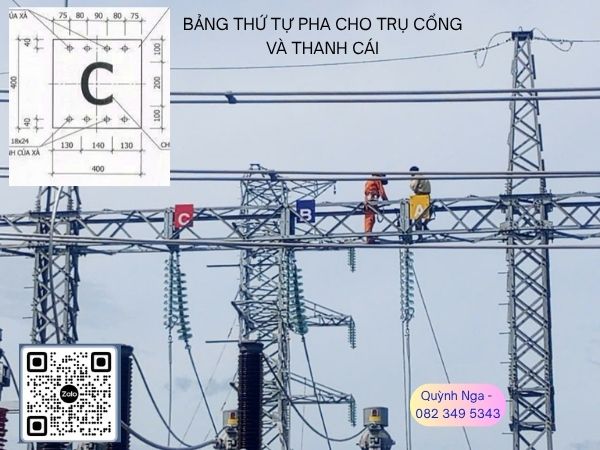

Bảng thứ tự pha cho trụ cổng và thanh cái

 Vai trò trong vận hành trạm biến áp Cả hai loại biển này đều đóng vai trò quan trọng trong việc:

• Tăng cường độ chính xác khi thao tác thiết bị

• Hạn chế sai sót trong quá trình bảo trì, sửa chữa

• Đảm bảo an toàn điện và tuân thủ quy trình kỹ thuật

xem thêm : BIỂN CẤM TRÈO

Biển báo cấm trèo, bảng phân mạch điện

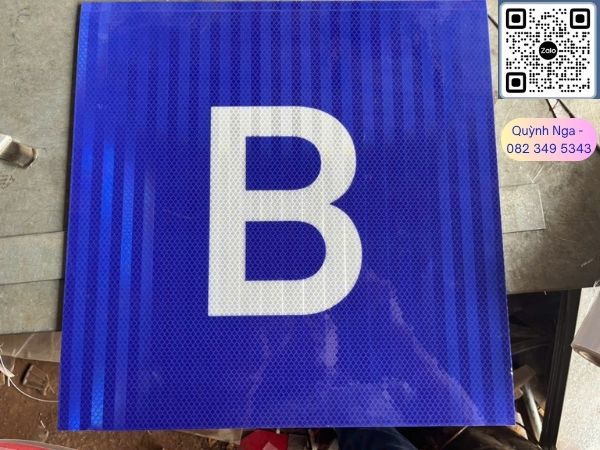

Biển thứ tự pha (A, B, C) cho trạm biến áp

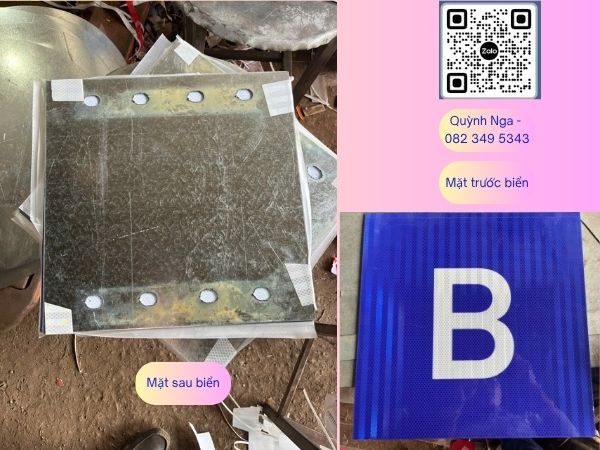

Cấu Tạo Chi tiết mặt biển pha B

Biển Bảng phân mạch điện dự án Long Khánh - Long Thành năm 2025

Để tải bảng phân mạch và cấu tạo chi tiết biển pha - trạm biến áp => tại đây

VAI TRÒ CỦA BIỂN TÊN ĐƯỜNG DÂY ĐIỆN LỰC

Biển tên đường dây điện lực đóng vai trò quan trọng trong hệ thống điện lưới, góp phần đảm bảo an toàn cho người dân và nâng cao hiệu quả sử dụng năng lượng điện. Dưới đây là những vai trò cụ thể của biển tên đường dây điện lực:

1. Phân biệt các đường dây điện:

Biển tên giúp phân biệt rõ ràng tên đường dây, tên mạch đường dây cũng như thể hiện sơ đồ thứ tự pha. Việc phân biệt rõ ràng các đường dây điện giúp cho việc kiểm tra, sửa chữa, bảo dưỡng và vận hành hệ thống điện lưới được thực hiện an toàn và hiệu quả hơn.

2. Quản lý hệ thống điện:

Biển tên cung cấp thông tin của đường dây điện, giúp cho việc quản lý hệ thống điện lưới được khoa học và bài bản hơn. Nhờ có biển tên, các đơn vị quản lý điện lưới có thể dễ dàng xác định vị trí, tình trạng và đặc điểm của từng đường dây điện, từ đó đưa ra các biện pháp quản lý phù hợp để đảm bảo an toàn và hiệu quả vận hành.

3. An toàn cho người dân:

Biển tên cảnh báo cho người dân về sự nguy hiểm của đường dây điện cao áp, giúp phòng ngừa tai nạn điện và đảm bảo an toàn cho người dân khi sinh hoạt, học tập và làm việc.

4. Nâng cao hiệu quả sử dụng năng lượng điện:

Việc quản lý hệ thống điện lưới hiệu quả nhờ có biển tên giúp giảm thiểu tổn thất điện năng, nâng cao hiệu quả sử dụng năng lượng điện. Ngoài ra, việc nâng cao ý thức an toàn điện cho người dân thông qua biển tên cũng góp phần giảm thiểu sự cố mất điện, đảm bảo cung cấp điện năng ổn định cho các hoạt động sản xuất, kinh doanh và sinh hoạt.

Hình ảnh thực tế về Biển tên đường dây điện lực

VỊ TRÍ LẮP ĐẶT VÀ KÍCH THƯỚC BIÊN TÊN ĐƯỜNG DÂY ĐIỆN LỰC

Biển tên đường dây điện lực được gắn trên cột, mỗi cột được gắn biển tại thanh giăng ngang mặt bên của cột bằng 02 bulong mạ kẽm Φ12 ở độ cao khoảng hai đến ba mét (2÷3m), hướng dọc đường dây (hướng nhìn vào biển vuông góc với hướng đường dây) ở phía phải hoặc trái của đường dây thuận lợi để quan sát.

Kích thước biển: Biển có dạng hình chữ nhật với kích thước phù hợp với tình hình thực tế cũng như nội dung của biển. Dưới đây là kích thước tham khảo cho biển tên đường dây:

• Chiều dài x chiều rộng: 1800mm x 490mm

• Chiều dài x chiều rộng: 1345mm x 1420mm

Một số kích thước của Biển tên đường dây điện lực

ĐẶT MUA BIỂN TÊN ĐƯỜNG DÂY ĐIỆN LỰC TẠI QUỲNH NGA

Công ty Quỳnh Nga chuyên cung cấp các loại biển báo từ biển báo an toàn giao thông, biển báo nguy hiểm điện trong đó có cả biển tên đường dây điện lực. Chúng tôi tự hào là đơn vị cung cấp những sản phẩm uy tín, chất lượng với giá cả cạnh tranh trên toàn quốc.

Biển tên đường dây điện lực được sản xuất tại Quỳnh Nga

Biển tên đường dây điện quy cách tên tôn kẽm, mặt biển phản quang

Liên hệ với Quỳnh Nga qua Hotline để nhận được báo giá chi tiết nhất về sản phẩm mà quý khách hàng quan tâm cũng như để nhận được những ưu đãi và chiết khấu đi kèm khác.

HOTLINE: 0949.371.803
