Biện pháp thi công hộ lan tôn sóng tại đường đầu cầu

Để đảm bảo an toàn cho người và phương tiện tham gia giao thông đi qua đoạn tuyến, thì việc thiết kế thi công hệ thống ATGT đoạn qua các đoạn đường đầu cầu là hết sức cần thiết. Trong giai đoạn đấu thầu và giai đoạn chẩn bị thi công, các đơn vị tham gia đấu thầu và đơn vị thi công cần trình bày biện pháp thi công đúng kỹ thuật

Công ty TNHH VT và An Toàn Đường Bộ Quỳnh Nga xin phép được chia sẻ Biện pháp thi công hộ lan tôn sóng đường đầu cầu, trụ tròn và đổ bê tông móng như sau:

Quỳnh Nga - Đơn vị gia công và thi công hộ lan tôn sóng chuyên nghiệp trên toàn quốc

GIẢI PHÁP THIẾT KẾ BỔ SUNG HỘ LAN TÔN LƯỢN 2 SÓNG KHOANG 3M

• Các đoạn đầu cầu để đảm bảo an toàn giao thông tiến hành bổ sung hộ lan tôn sóng với tổng chiều dài 200m, cấu tạo như sau:

• Trụ thép bằng cột thép mã kẽm nhúng nóng D114mm dày 4mm được ngàm đổ bê tông móng cột L= 1.38m, phạm vi chiều cao từ chân cột lên đỉnh trụ cao 1,2m.

• Bố trí tấm tôn lượn sóng dạng 2 sóng dày 3mm dài 3,32m và được liên kết trụ cột bằng bu lông M19x180mm,  bố trí các mắt phản quang trên hệ thống HLM.

• Bê tông móng sử dụng loại bê tông M200

•  Bổ sung biển báo tên cầu, biển báo hình tròn (P.115) ở 2 đầu cầu

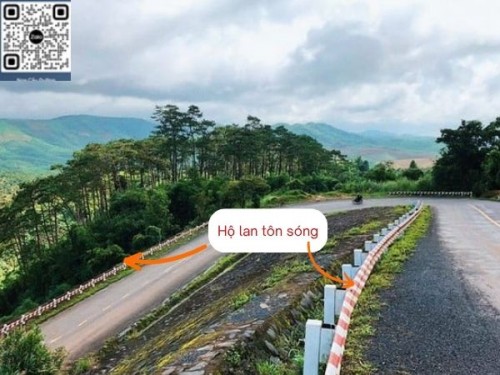

Thi công hộ lan tôn sóng mạ kẽm nhúng nóng tại vị trí đường cầu cầu

XEM THÊM

• Biện pháp thi công biển báo giao thông
• Biện pháp thi công đinh phản quang
• Biển báo Cầu Hẹp W.212

CÁC BIỆN PHÁP ĐẢM BẢO AN TOÀN GIAO THÔNG TRƯỚC KHI THI CÔNG

Biện pháp thi công và đảm bảo an toàn giao thông:

•  Thi công bằng cơ giới, kết hợp thủ công;
• Thi công 1/2 mặt đường còn 1/2 mặt đường còn lại để đảm bảo giao thông;
•  Không để vật tư, thiết bị xe máy thi công lấn chiếm lòng lề đường gây mất an toàn giao thông trên tuyến;
• Trong quá trình thi công phải bố trí đầy đủ cọc tiêu, biển báo, rào chắn và đèn tín hiệu tuyệt đối không để mất an toàn giao thông;
• Trong quá trình thi công nếu có vấn đề gì nảy sinh thì đơn vị thi công báo cáo cho Chủ đầu tư, Tư vấn giám sát và tư vấn thiết kế để các bên phối hợp cùng nhau giải quyết.

An toàn lao động:

•  Người lao động phải có kiến thức về an toàn lao động (ATLĐ) và tuân thủ các quy định về ATLĐ hiện hành.
•  Công nhân làm việc trên công trường phải có đủ trang thiết phòng hộ lao động như: giầy, quần áo, mũ, kính, ủng, găng tay cao su, khẩu trang và dây an toàn. Tùy theo từng công việc cụ thể mà sử dụng dụng cụ phòng hộ thích hợp.
•  Bố trí tủ thuốc cấp cứu và cồ phương án xử lý y tế trong’ tình huống khẩn cấp.

Bảo vệ môi trưòng trong quá trình thi công:

• Thực hiện theo thông tư số 20/2017/TT-BGTVT ngày 21/6/2017 của Bộ GTVT về việc sửa đổi, bổ sung một số điều của Thông tư số 32/2015/TT-BGTVT ngày 24/7/2015 của Bộ trương Bộ GTVT quy định về bảo vệ môi trường trong phát triển kết cấu hạ tầng giao thông.
• Quá trình thi công sẽ ảnh hưởng ngắn hạn đến môi trường xung quanh vì vậy trong quá trình thi công cần quan tâm đúng mức đến vấn đề bảo vệ môi trường xung quanh. Tuyệt đối tuân thủ theo quy trình, quy phạm nhà nước. Một số biện pháp chủ yếu để đảm bảo vệ sinh môi trường là:

+ Xe vận chuyển vật liệu xây dụng chạy trên công trường phải được phủ bạt để che chắn vật liệu.

+ Thi công gọn từng đoạn tránh dàn trải trên diện rộng, thi công xong đến đâu dọn dẹp ngay đến đấy.

+ Phế liệu xây dựng phải được đổ ở đúng nơi quy định.

+ Không đổ dầu, mỡ thải ra môi trường xung quanh.

+ Vệ sinh sạch sẽ chỗ ăn ở của cán bộ, công nhân viên.

Bộ biển báo an toàn đảm bảo thi công trong công tác thi công Hộ lan tôn sóng

XEM THÊM

• Mẫu biển báo đảm bảo an toàn giao thông
• Đèn cảnh báo an toàn giao thông

BIỆN PHÁP THI CÔNG HỘ LAN TÔN SÓNG CHO HẠNG MỤC HỘ LAN TÔN SÓNG TRỤ TRÒN, ĐỔ BÊ TÔNG

Bước 1 : Chuẩn bị vật tư, vật liệu phù hợp với bản vẽ thiết kế và đã được thí nghiệm đạt trước khi đưa vào sử dựng bao gồm :

• Tấm sóng mạ kẽm nhúng nóng, dày 3mm, L=3.32m

• Trụ đỡ mạ kẽm nhúng nóng, L=1.38m

• Và các phụ kiện lắp đặt bao gồm bulon M16x36, M19x180, Đệm thép và Tiêu phản quang 2 mặt vàng đỏ

• Cát, Đá, Xi măng hoặc bê tông tươi cường độ M200

Tập kết vật tư tại công trường theo đúng bản vẽ và yêu cầu kỹ thuật của dự án

Bước 2 : Định vị vị trí lắp đăt và tiến hàng Đào hố móng Cột hộ Lan

• Định vị và đánh dấu vị trí cần lắp đặt bằng các thiết bị chuyên dụng

• Hố móng có thể được đào thủ công hoặc bằng máy đào. Kích thước hố móng 450x450x600 ( Dài x rộng x cao)

• Hố móng được nghiệm thu sau khi đào là đúng kích thước

Bước 3 : Dựng cột Hộ Lan, sử dụng thước vivo để căn chỉnh độ thẳng của cột. Dăng dây và căn chinh để các cột thẳng hàng và cùng chiều cao

Bước 4 : Tiến hành đổ bê tông. Trong quá trình đổ bê tông, giữ cho Cột hộ lan không bị xê dịch. Có thể đổ 1 lần nhiều trụ để đạt sản lượng công việc cao, cần chú ý để thẳng hàng

Bước 5 : Sau khi bê tông chân móng đạt được cường độ nhất định, tiến hành lắp tấm sóng vào trụ bằng các phụ kiện

Bước 6 : Hoàn thiện và dọn dẹp công trường.

Vận chuyển vật tư Tôn sóng chuẩn bị lắp đặt tấm vào trụ đỡ

XEM THÊM

• Bản vẽ Cad Hộ lan tôn sóng

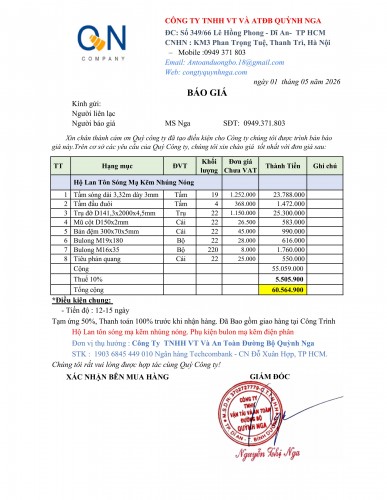

• Báo giá hộ lan tôn sóng

YÊU CẦU NGHIỆM THU SAU KHI THI CÔNG HOÀN THIỆN HẠNG MỤC HỘ LAN TÔN SÓNG

• Cột hộ lan chắc chắn, không xiêu vẹo, không bị biến dạng

• Thanh tôn sóng được liên kết với trụ bằng bulon chắc chắn

• Hạng mục thẳng hàng, không bị cong vênh

• Mép trên của tấm hộ lan cao hơn đỉnh trụ (Theo Quy chuẩn 41/2019)

• Bê tông đạt cường độ theo yêu cầu

Hoàn thiện Thi công lắp đặt Hộ lan phòng hộ tại công trình

Trên đây là các chia sẻ của Quỳnh Nga về Biện pháp thi công hộ lan tôn sóng đường đầu cầu bằng phương pháp đổ bê tông móng của một dự án Xây dựng cầu mới tại Cần Thơ
